Jak zvolit ten pravý větrák do koupelny či na toaletu?

    Prvním a zásadním krokem při výběru větráku do koupelny či na toaletu je zjistit, kam vede a jak dlouhé je vzduchotechnické potrubí z odvětrávané koupelny, případně toalety. Možností je několik, buď vede skrz zeď ven na fasádu, případně přes střechu ven, a nebo do centrální šachty/stoupačky.

    Podle zjištěných parametrů budeme vybírat buď koupelnový malý axiální větrák, a nebo koupelnový malý radiální ventilátor. Běžnější jsou malé axiální, které patří mezi malé a tiché ventilátory (cca 20 dB). Nedosahují však takového průtoku vzduchu, aby zvládly přetlačit víc jak 5 metrů vzduchotechnického potrubí, což například v případě centrálních šachet bez ventilátorů na střeše nedoporučujeme.



Maximální délky potrubí:


    Malý axiální koupelnový ventilátor / větrák zvládne přetlačit cca 3 m rovného VZT potrubí bez ohybů a odboček.
Malý radiální koupelnový ventilátor / větrák zvládne přetlačit nad 5 m VZT potrubí nebo centrální šachtu / stoupačku.



    Druhý krok je změřit odvětrávanou koupelnu nebo toaletu v m³ (délka x šířka x výška) a výsledek vynásobit koeficientem daného prostoru.

Koupelna - koeficient 7 krát za hodinu
Toaleta - koeficient 9 krát za hodinu



Zde si uvedeme příklad výpočtu vhodného ventilátoru do koupelny nebo na toaletu:

Koupelna či toaleta má rozměry 2 m (délka) x 2,5 m (šířka) x 2,6 m (výška) x 7 (koeficient koupelny) = 91
Výpočtem jsme zjistili, že budeme potřebovat malý axiální ventilátor do koupelny do cca 100 m³.



Malé axiální větráky do koupelny nabízíme ve 3 průměrech.

Připojení ventilátorů k potrubí a jejich přibližný průtok:

Ø100 - cca 100 m³/h
Ø125 (120) - cca 150-180 m³/h
Ø150 - cca 250-290 m³/h

Malé radiální ventilátory do koupelny nabízíme ve 2 průměrech:
Ø80 - radiální ventilátory cca 80-100 m³/h
Ø100 - radiální ventilátory cca 100-280 m³/h




Také nabízíme plastové bílé kruhového potrubí a čtyhranné plastové potrubí. Pokud budete potřebovat přechod z plastového kruhového potrubí na čtyřhranné plastové potrubí je důležité dodržovat stejné rozměry průměru udávanými výrobcem.



Kompatibilní průměry z kruhového plastového potrubí na čtyřhranné plastové potrubí

Ø100 mm odpovídá 110x54 mm
Ø125 mm odpovídá 204x60 mm
Ø150 mm odpovídá 220x90 mm

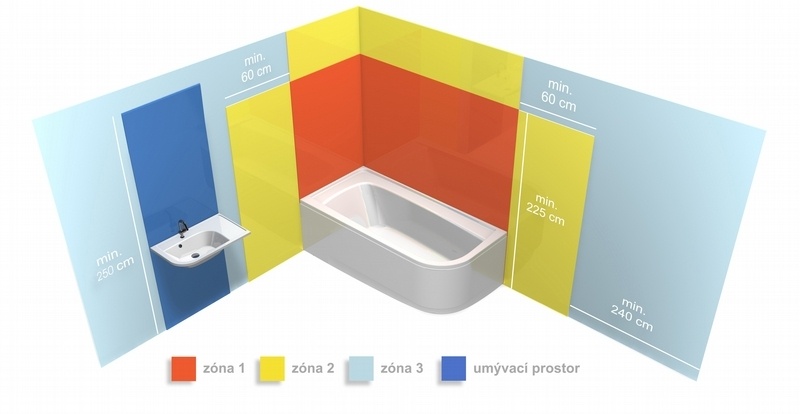

Dalším kritériem je umístění ventilátoru v koupelně

 umisteni-ventilatoru

  • Zóna 1 – Nad výšku 225 cm. Do těchto míst patří jen ventilátory s vysokou ochranou krytí IPX4 / IPX5 a s napětím 12V
  • Zóna 2 – Prostor kolem vany, sprchy nebo umyvadla do vzdálenosti 60 cm a do výšky 225 cm. Do této zóny dále patří prostor ve výšce nad 225 cm nad okrajem vany. Nejnižší předepsaná hodnota stupně ochrany je IP44
  • Poslední zónu tvoří prostor mimo předchozí tři zóny, kam je možné umístit koupelnové ventilátory s nejnižším stupněm krytí IP21



Vznik kondenzace ve vzduchotechnickém potrubí

    Pokud se jedná o krátké potrubí skrz zeď ven, je dostatečným řešením mírný spád potrubí od ventilátoru směrem dolů, na fasádu použijete gravitační mřížku s okapničkou nebo designovou nerezovou fasádní mřížku. Pokud potrubí vede opačným směrem nahoru přes půdu, je vhodná kombinace řešení tepelně izolované potrubí a výpusť kondenzátu.



Varianty koupelnových ventilátorů

STANDARTNÍ MODEL - ventilátor, který se při sepnutí vypínače zapne a po vypnutí vypne (možnost napojení na světlo)
ZPOŽDĚNÝ START - při sepnutí vypínače na zdi se ventilátor zapne až po určité době, u některých verzí lze nastavit doba zpoždění
ČASOVÝ DOBĚH - po vypnutí vypínače ventilátor stále běží po nastavenou dobu časového doběhu, nejčastěji 3 až 20 minut
HYGROSTAT - ventilátor reaguje na vlhkost v místnosti, hodnota vlhkosti pro spuštění ventilátoru lze nastavit a bývá v kombinaci s nastavitelným časovým doběhem
ČIDLO POHYBU - ventilátor reaguje na pohyb, není zapotřebí vypínače.
KULIČKOVÁ LOŽISKA - ventilátor je možné instalovat na stěnu, tak i strop
