TD 350/125 T

Kód: SP200100032
Neohodnoceno
Značka: Soler&Palau
5 790 Kč –30 %
TD 350/125 T
5 790 Kč –30 % 4 053 Kč 3 350 Kč bez DPH
Skladem
Možnosti doručení

průtok330 průměr125

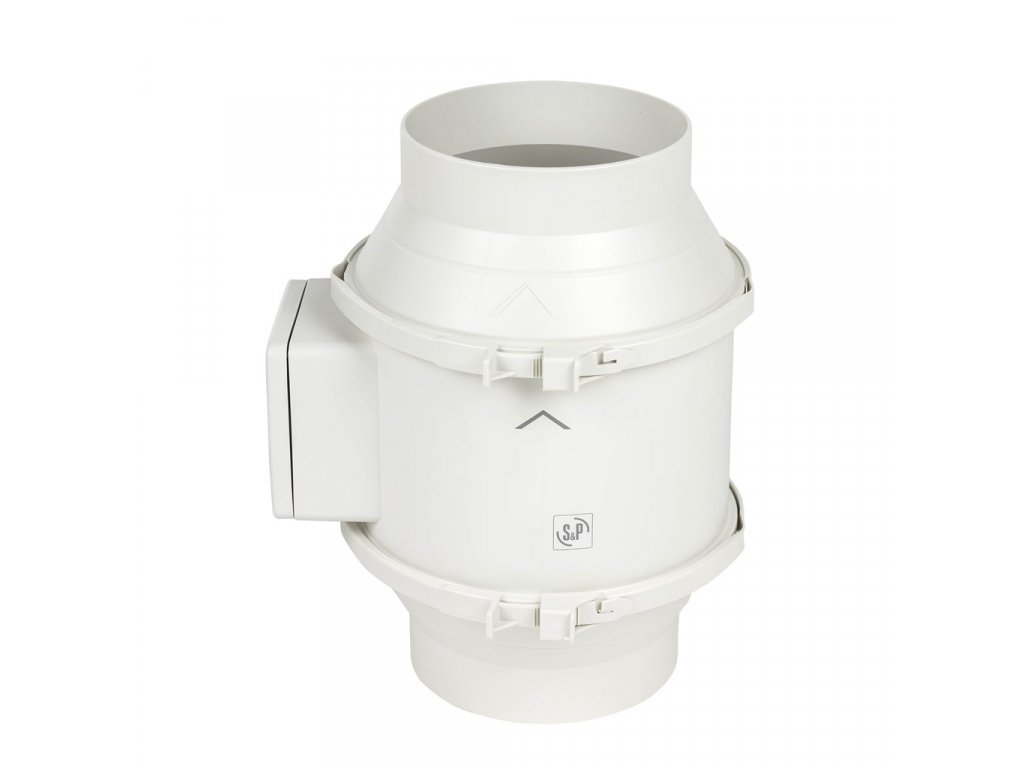

Potrubní kruhový ventilátor s doběhem TD 350/125 T je určený pro spojení se vzduchotechnickým kruhovým potrubím. Tichý ventilátor z řady TD MIXVENT je vyroben z plastu, velkou výhodou je demontáž motorové části ventilátoru bez nutnosti odpojení vzduchotechnického potrubí. Jednootáčkový ventilátor je možné regulovat změnou napětí. Ventilátor je vhodný pro odsávání větší koupelny, garáže, dílen. Montáž ventilátoru je možná v každé poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, doporučujeme použít kruhové pružné připojení VBM.

Detailní informace

Rychlé dodání až ke dveřím
Rychlé dodání až ke dveřím
Potřebujete poradit? Zavolejte nám!
Potřebujete poradit? Zavolejte nám!
Až 5 letá záruka na vybrané produkty
Až 5 letá záruka na vybrané produkty
Sháníte velkoobchodního dodavatele?
Sháníte velkoobchodního dodavatele?
Nakupujete často nebo ve velkém množství? Kontaktujte nás +420 736 239 669

Detailní popis produktu

Potrubní kruhový ventilátor s doběhem TD 350/125 T je určený pro spojení se vzduchotechnickým kruhovým potrubím. Tichý ventilátor z řady TD MIXVENT je vyroben z plastu, velkou výhodou je demontáž motorové části ventilátoru bez nutnosti odpojení vzduchotechnického potrubí. Jednootáčkový ventilátor je možné regulovat změnou napětí. Ventilátor je vhodný pro odsávání větší koupelny, garáže, dílen. Montáž ventilátoru je možná v každé poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, doporučujeme použít kruhové pružné připojení VBM.

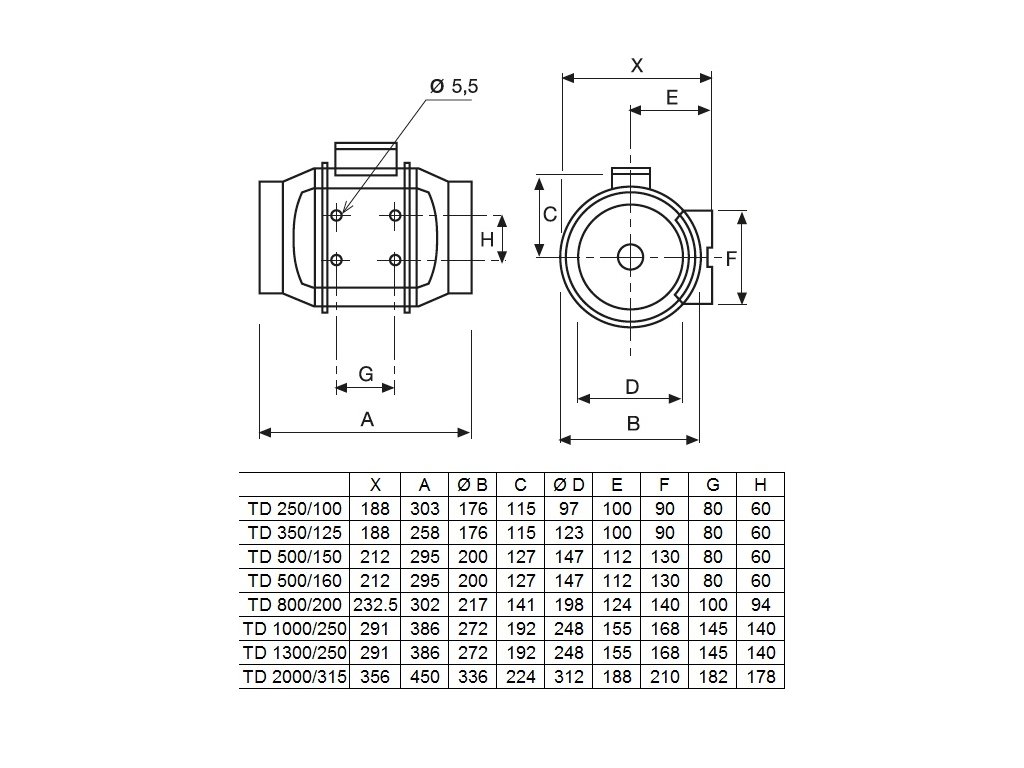

Skříň ventilátoru

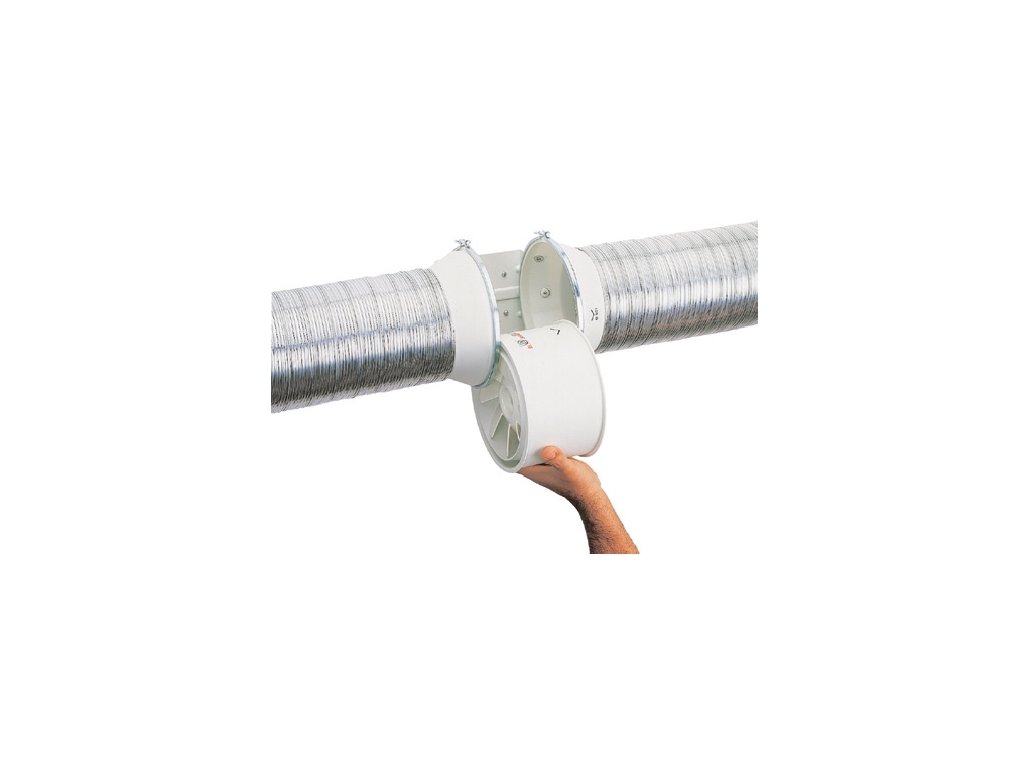

Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.

Oběžné kolo ventilátoru

Oběžná kola ventilátorů TD-160 až TD-800 jsou vyrobena z nárazuvzdorného plastu, oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku.

Motor ventilátoru

Střídavé motory ve ventilátorech TD-160 až TD-350 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Ventilátory TD- 500 až TD-2000 mají trojí vinutí. TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí. Motory jsou vybaveny tepelnou pojistkou (TD 160–TD 350) nebo tepelnou ochranou (TD 500–TD 6000). Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44 (TD 250, 350, 800–2000), třída izolace F, krytí IP44 (TD 500), třída izolace F, krytí IP54 (TD 4000, 6000). Ventilátory TD a TD-T jsou pro napětí 230 V, krom TD 4000 TRIF (230/400 V) a TD 6000 TRIF, kde je napájecí napětí 400 V.

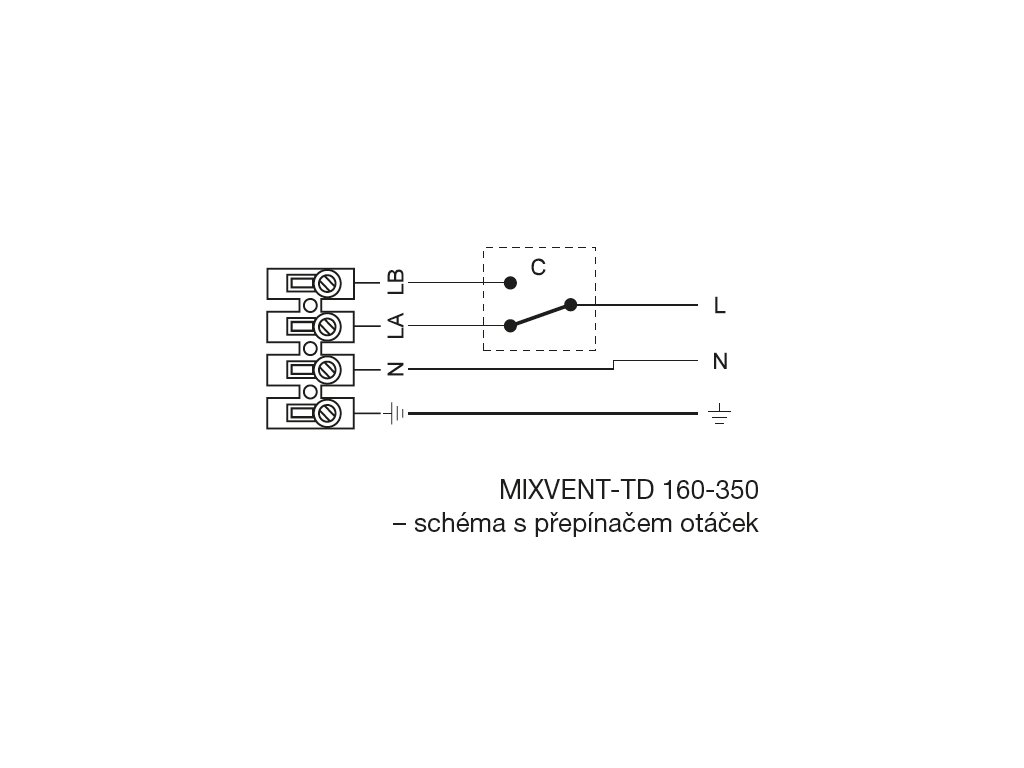

Svorkovnice ventilátoru

Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.

Regulace otáček ventilátoru

U střídavých motorů s dvojím vinutím (TD 160–350) se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2 nebo změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojím vinutím (TD 500 – TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči. TD-T s jedním vinutím a vestavěným doběhem nelze regulovat.

Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Doplňkové parametry

Kategorie: Ventilátory do kruhového potrubí, Ventilátory do kruhového potrubí průměr 125 mm
Záruka: 5 let
Hmotnost: 4 kg
Varianta: Časový doběh
Napětí [V]: 230
Barva: Bílá
Maximální teplota [°C]: 40
Průměr potrubí [mm]: 125
Otáčky [min-1]: 2050/1590
Napětí [V]: 230
Příkon [W]: 26/22

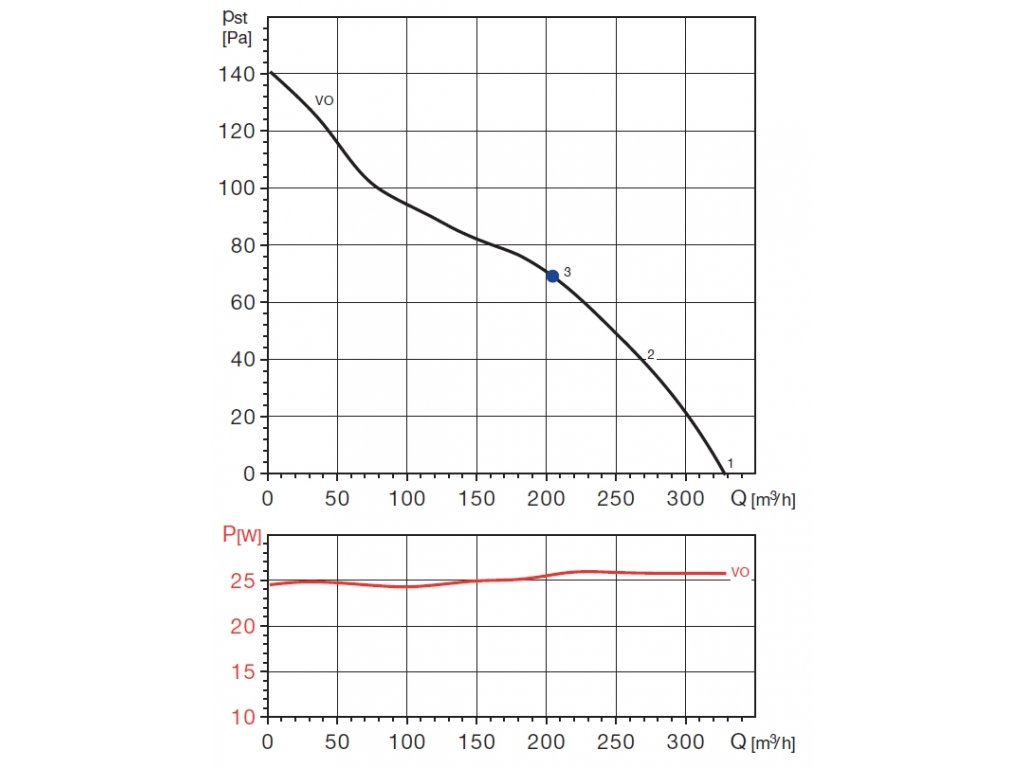

Průtok [m3/h]: 330/250
Teplota [°C]: -20 až +40
Akustický tlak [dB(A)]: 33/28
Proud [A]: 0.11/0.09
Krytí: IP44
Regulátor: REB 1, REV 1,5
