Soler & Palau JETLINE 100
Code: SP204100010Related products
Product detailed description
The JETLINE 100 diagonal duct fan is designed for ventilation in single-family homes, restrooms, offices, and commercial facilities. The housing is made of pressed galvanized steel sheet. Compact, low-profile design. The fan motor is a single-phase asynchronous motor with an external motor and thermal protection. The fan is installed using a mounting bracket (included) in any position of the motor axis. The housing must not transmit mechanical stress from the ductwork. The VBM mounting clamps must be used. Speed control is performed using electronic or transformer-based controllers.

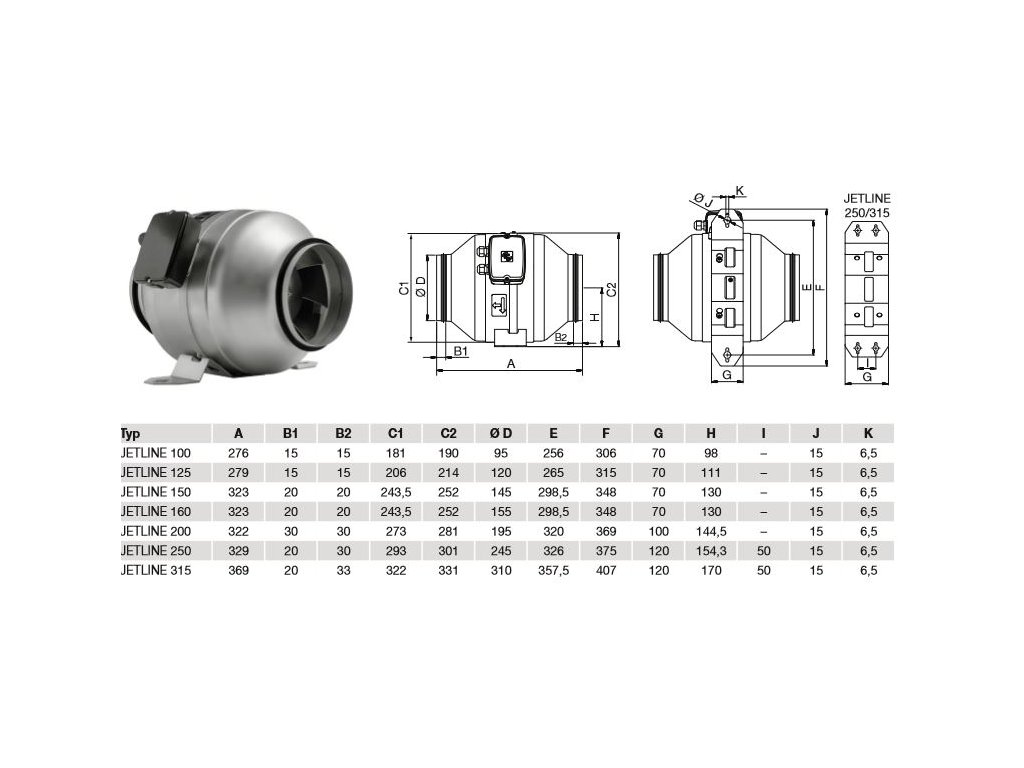

Housing

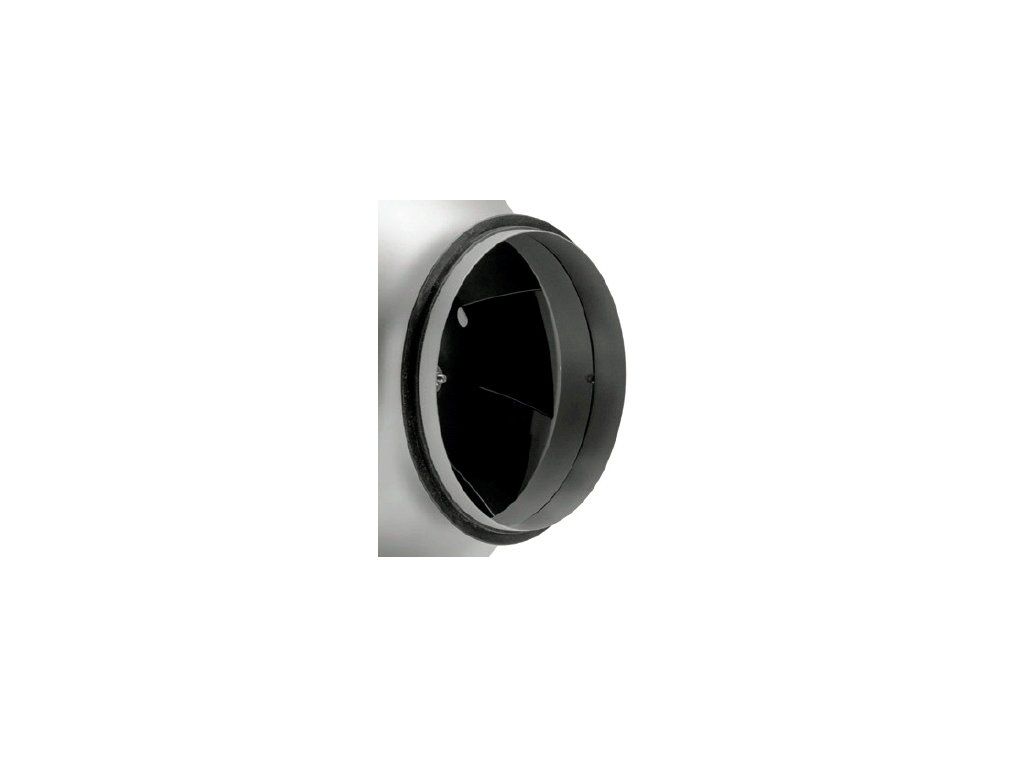

The housing is pressed from galvanized steel sheet. Compact, low-profile design. The duct connection flanges feature rubber gaskets, and the outlet has an integrated diffuser that improves efficiency and reduces noise.
Impeller
The impeller is made of ABS plastic; its optimized design improves performance and reduces noise.
Motor
Single-phase asynchronous motor with an external rotor and thermal protection. Voltage 220–240 V, 50/60 Hz (JETLINE 315 only 50 Hz), Insulation class F, protection rating IP44. Operating temperature -20 °C to +60 °C.

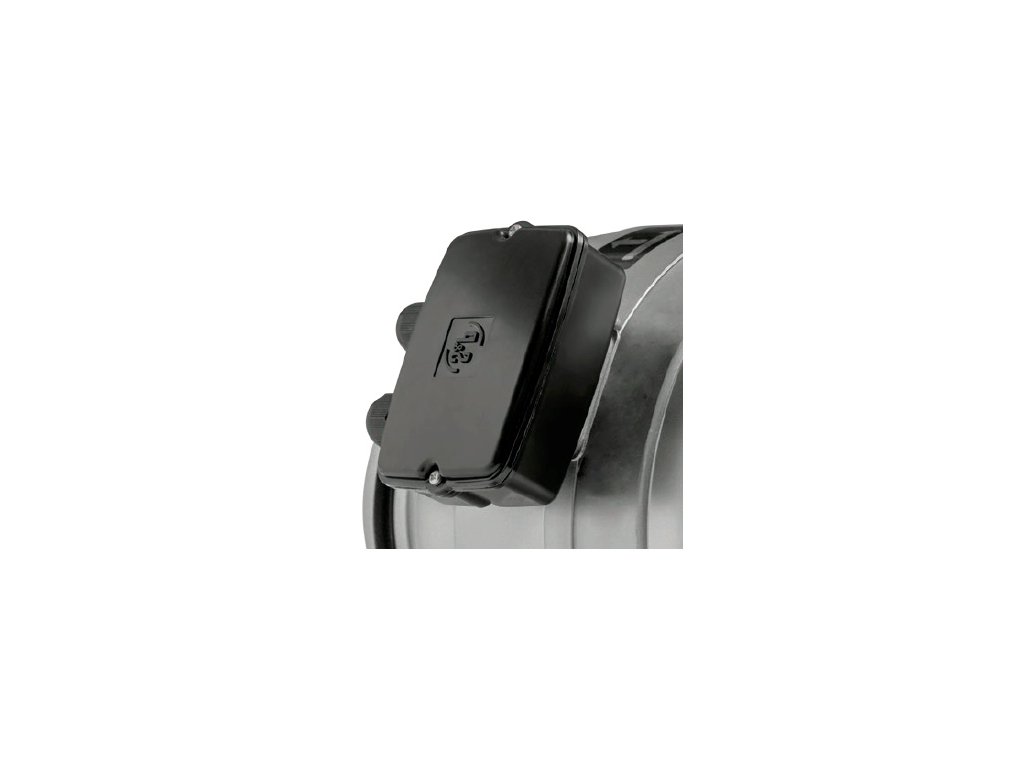

Terminal block
The terminal block is made of black plastic and is securely mounted on the fan housing.
Speed control
Speed control is performed using electronic or transformer-based controllers.
Installation

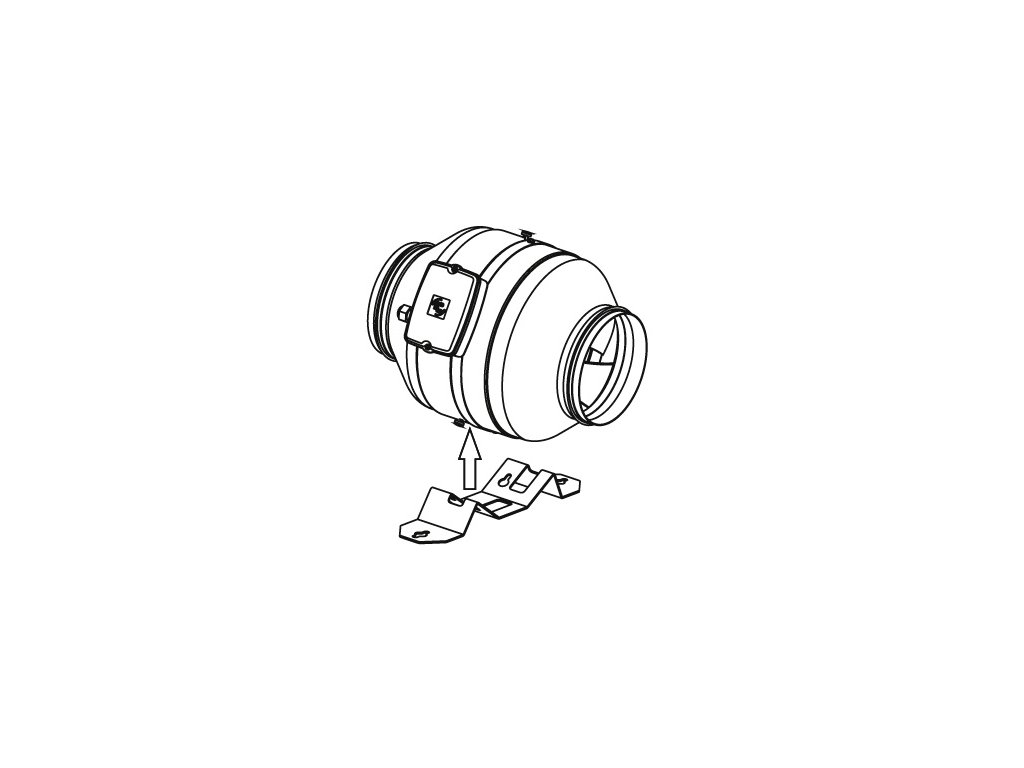

The fan is installed using the mounting bracket (included) in any position of the motor shaft. The housing must not bear any mechanical stress from the ductwork. Flexible duct connections must be used.
Instructions

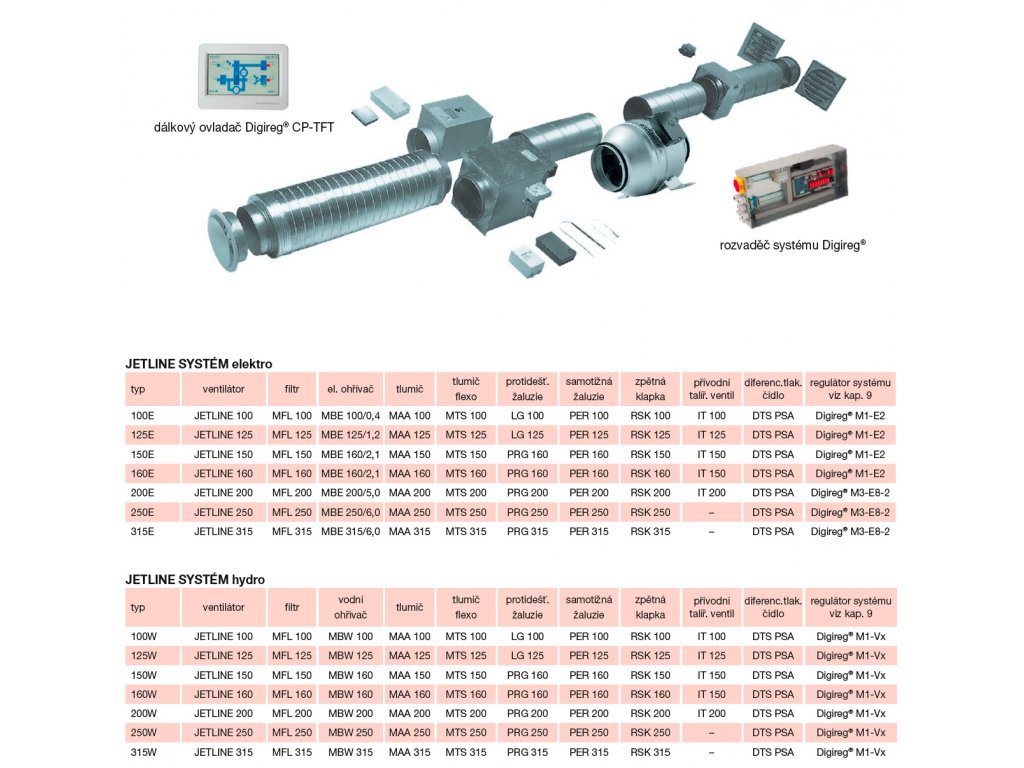

These fans are designed for ventilating single-family homes, restrooms, offices, and commercial premises. When installing in a suspended ceiling, it is recommended to use flexible hoses, fittings, distribution boxes, and butterfly valves. The fans can be used in conjunction with the AIRSENS-RH smart sensor or with a hygrostat combined with a thermostat for ventilating damp areas.
Additional parameters
| Category: | S&P Jetline - diagonal duct fans for circular ducts |
|---|---|
| Warranty: | 2 years |
| Weight: | 1.1 kg |
| EAN: | 8413893356369 |
| Voltage [V]: | 230 |
| IP protection: | IP44 |
| RPM [min-1]: | 2690 |
| Current [A]: | 0,1 |
| Duct diameter [mm]: | 100 |

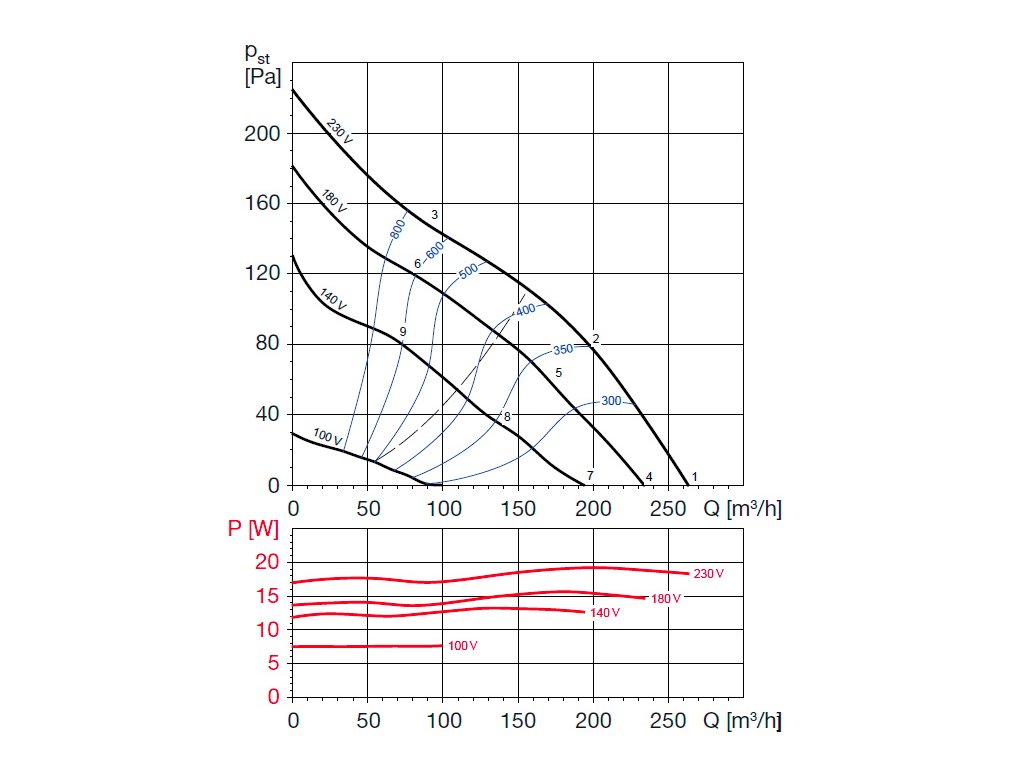

| Airflow rates [m3/h]: | 260 |
| Input power [W]: | 19 |
| Typ motoru: | AC |
| Noise level [dB(A)]: | 41 / 22 / 39 |
