Požární klapky Mandík FDMR .41

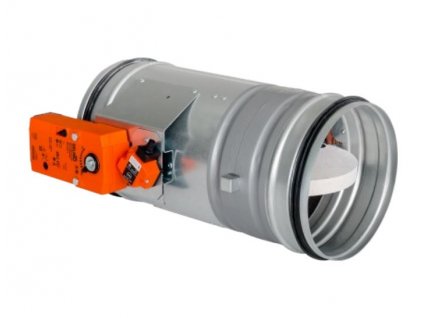

Požární klapky Mandík FDMR .41 - se servopohonem BF 24-TN (BFL, BFN 24-T), s optickým hlásičem kouře ORS 142 K a napájecí jednotkou BKN 230-24-MOD (napětí sestavy AC 230 V)
Toto provedení požárních klapek Mandík FDMR .41 jsou rozšířením klapek .40, případně .50 se servopohonem. Klapky jsou doplněny o optický hlásič kouře ORS 142 K. Napětí sestavy může být AC 230 V nebo 24 V DC. U provedení sestavy s napětím AC 230 V je použita napájecí jednotka BKN 230-24-MOD a servopohon BF 24-TN (BFL 24-T, BFN 24-T).
V případě rozšíření kouře ve vzduchotechnickém potrubí dojde k aktivaci optického hlásiče kouře do poplachového stavu a tím k přepnutí kontaktů relé a přerušení napájení servopohonu. Zrušení poplachového stavu hlásiče se provede přerušením napájecího napětí hlásiče na dobu min. 2s.
Signalizace poloh listu klapky "OTEVŘENO" a "ZAVŘENO" je zajištěna dvěma zabudovanými, pevně nastavenými koncovými spínači.
U rozměrů DN 100 mm až DN 200 mm (včetně), není kouřové čidlo součástí požární klapky a je dodáváno volně ložené.
Řazení produktů
Výpis produktů
Požární klapka Mandík FDMR 800 .41 se servopohonem je...
Požární klapka Mandík FDMR 710 .41 se servopohonem je...
Požární klapka Mandík FDMR 630 .41 se servopohonem je...
Požární klapka Mandík FDMR 600 .41 se servopohonem je...
Požární klapka Mandík FDMR 560 .41 se servopohonem je...
Požární klapka Mandík FDMR 500 .41 se servopohonem je...
Požární klapka Mandík FDMR 450 .41 se servopohonem je...
Požární klapka Mandík FDMR 400 .41 se servopohonem je...
Požární klapka Mandík FDMR 355 .41 se servopohonem je...
Požární klapka Mandík FDMR 350 .41 se servopohonem je...
Požární klapka Mandík FDMR 315 .41 se servopohonem je...
Požární klapka Mandík FDMR 300 .41 se servopohonem je...
Požární klapka Mandík FDMR 280 .41 se servopohonem je...
Požární klapka Mandík FDMR 250 .41 se servopohonem je...
Požární klapka Mandík FDMR 225 .41 se servopohonem je...
Požární klapka Mandík FDMR 200 .41 se servopohonem je...
Požární klapka Mandík FDMR 180 .41 se servopohonem je...
Požární klapka Mandík FDMR 160 .41 se servopohonem je...
Požární klapka Mandík FDMR 150 .41 se servopohonem je...
Požární klapka Mandík FDMR 140 .41 se servopohonem je...
Požární klapka Mandík FDMR 125 .41 se servopohonem je...
Požární klapka Mandík FDMR 100 .41 se servopohonem je...
Ovládací prvky výpisu
Požární klapky jsou uzávěry v potrubních rozvodech vzduchotechnických zařízení, které zabraňují šíření požáru a zplodin hoření z jednoho požárního úseku do druhého uzavřením vzduchovodů v místech osazení dle ČSN 73 0872. List klapky uzavírá samočinně průchod vzduchu pomocí uzavírací pružiny nebo zpětné pružiny
servopohonu. Uzavírací pružina je uvedena v činnost stiskem tlačítka spouštění nebo impulsem od tavné teplotní pojistky. Zpětná pružina servopohonu je uvedena v činnost při aktivaci termoelektrického spouštěcího zařízení BAT, stisknutí resetovacího tlačítka na BAT, nebo při přerušení napájení servopohonu.
Po uzavření listu je klapka utěsněna proti průchodu kouře silikonovým těsněním. Na přání zákazníka lze dodat s těsněním bez příměsi silikonu. Současně je list klapky uložen do hmoty, která působením zvyšující se teploty zvětšuje svůj objem a vzduchovod neprodyšně uzavře. Klapky mají jeden revizní otvor, protože uzavírací zařízení a revizní otvor lze nastavit do nejvýhodnější polohy z hlediska obsluhy a manipulace s ovládacím zařízením pootočením klapky pro spiro provedení klapek.
