Un aérotherme est un appareil électrique qui sert à chauffer un espace donné ou à assurer le confort thermique dans un bâtiment. Il existe de nombreux types d'unités de chauffage à air chaud destinées au chauffage de bâtiments industriels (halls de production, entrepôts, dépôts) ou commerciaux (hôpitaux, hôtels, halls d'entrée, etc.).
Quels types d'aérothermes fournissons-nous ?
La catégorie des ventilateurs à air chaud comprend des aérothermes avec différentes sources de chaleur, destinées principalement aux bâtiments industriels. En fonction de la source de chaleur dont nous disposons, nous pouvons choisir entre des aérothermes à eau chaude, à vapeur, électriques ou à gaz. Cependant, nous pouvons également proposer des solutions d'aérothermes pour les environnements présentant un risque d'explosion - ATEX EX II 2G IIB T4/T3.
Aérothermes avec échangeur à eau MultiMaxx HN
Les unités de chauffage, de refroidissement et de ventilation servent à chauffer, refroidir, ventiler ou filtrer l'air et sont installées dans des locaux industriels, des entrepôts, des espaces de vente ou d'exposition. Des filtres, des plénums, des éléments côté aspiration d'air, des suspensions et des armoires de commande avec les capteurs correspondants (par exemple, des thermostats d'ambiance, des thermostats industriels) peuvent être fournis en option. Les unités de chauffage sont conçues pour des locaux où la température atteint +40 °C.
Quels types de ventilateurs puis-je choisir ?
Ventilateur à aubes courbées
Ventilateur axial avec moteur à rotor externe et grille de protection intégrée, conçu pour répondre à des exigences accrues en matière de pression et de bruit. Pression stable même dans les applications avec mélange d'air, filtration ou pour des portées / hauteurs de suspension plus importantes. La buse d'aspiration optimisée réduit considérablement les paramètres de bruit. La roue à aubes courbées est fabriquée en fonte d'aluminium équilibrée en usine et ne nécessite aucun entretien.
Indice de protection IP54, classe de température F, thermocontact raccordé au bornier, moteurs CA en deux variantes 3x400V et une variante 3x500V, moteurs EC en une variante 1x230V et une variante 3x400V.
HN##.######.R## - 3x 400 V - moteur AC à 2 vitesses, vitesse plus élevée
HN##.######.S## - 3x 400 V - moteur AC à 3 vitesses
HN##.######. V## - 3x 500 V - moteur AC à 3 vitesses
HN##.######.Y## - 1x 230 V moteur EC à variation continue
HN##.######.Z## - 3x 400 V moteur EC à variation continue
Ventilateur à aubes larges
Ventilateur axial standard avec moteur à rotor externe et grille de protection intégrée contre les contacts accidentels. L'aérotherme avec ventilateur à pales larges est conçue pour répondre aux exigences normales en matière de pression et de bruit. La roue est équipée de pales larges en aluminium, équilibrées en usine. Ne nécessite aucun entretien.
Indice de protection IP54, classe de température F, thermocontact raccordé au bornier, moteurs AC disponibles en trois variantes 3x 400 V et deux variantes 1x 230 V.
HN##.######. A## - 3x 400 V - moteur AC à 2 vitesses, vitesse réduite
HN##.######. B## - 3x 400V - moteur AC à 2 vitesses, vitesse plus élevée
HN##.######.C## - 3x 400V - moteur AC à 3 vitesses
HN##.######. D## - 1x 230 V - moteur CA à 1 vitesse, vitesse réduite
HN##.######.E## - 1x 230 V - moteur CA à 1 vitesse, vitesse élevée
Quels types d'échangeurs à eau puis-je choisir ?
Échangeur Cu/Cu - eau de chauffage - PWW ou eau de refroidissement PKW
Échangeur haute performance pour le chauffage à l'eau ou le refroidissement à l'eau dans des conditions de pollution atmosphérique moyenne à élevée. Le transfert de chaleur amélioré du tube vers les ailettes est obtenu même avec un espacement plus important des ailettes d'échappement grâce à l'utilisation optimale de la surface de l'échangeur. L'échangeur est composé de tubes en cuivre avec des ailettes profilées en cuivre, espacées de 3,0 mm, avec 1, 2, 3 ou 4 rangées de tubes. Les échangeurs Cu/Cusont adaptés pour un raccordement du fluide à droite ou à gauche.
Référence : MultiMaxx HN##.##C###.###
- Température maximale de service : 130 °C
- Pression maximale de service : 1,6 MPa (16 bar)
Échangeur Cu/Al - eau de chauffage - PWW ou eau de refroidissement PKW
Échangeur standard pour le chauffage à l'eau chaude ou le refroidissement à l'eau froide en cas de faible pollution de l'air. L'échangeur est fabriqué à partir de tubes en cuivre avec des ailettes en aluminium profilées, espacement des ailettes 2,5 mm, avec 1, 2, 3 ou 4 rangées de tubes. L'échangeur Cu/Al est adapté pour un raccordement du fluide à droite ou à gauche.
- Température maximale de fonctionnement : 130 °C
- Pression maximale de fonctionnement : 1,6 MPa (16 bar)
Désignation :
MultiMaxx HN##.##A###.###
Échangeur Fe/Fe Zn - eau de chauffage - PHW
Échangeur industriel haute performance pour le chauffage à eau chaude, adapté aux environnements présentant une pollution atmosphérique maximale. L'échangeur est de construction robuste, composé de tubes elliptiques en acier à ailettes (S, T) ou de tubes ronds (R). L'ensemble de l'échangeur est galvanisé à chaud, ce qui permet d'obtenir un transfert de chaleur de qualité entre le tube et les ailettes, ainsi qu'une protection anticorrosion efficace. Les échangeurs en acier sont destinés à l'eau de chauffage PHW et peuvent être raccordés par le haut, par la droite ou par la gauche.
- Température maximale de service : 160 °C
- Pression maximale de service 1 RR : 1,6 MPa (16 bar)
- Pression maximale de service 2 RR : 1,0 MPa (10 bar)
Désignation :
MultiMaxx HN##.##R###.### - échangeur à tubes ronds
MultiMaxx HN##.##S###.### - échangeur à tubes elliptiques
MultiMaxx HN##.##T###.### - échangeur à tubes elliptiques
Échangeur Fe/Fe - vapeur
Échangeur de chaleur haute performance pour le chauffage à la vapeur dans les environnements où la pollution de l'air est maximale. L'échangeur est de construction robuste, fabriqué à partir de tubes annulaires nervurés en acier. L'ensemble de l'échangeur est galvanisé à chaud, ce qui permet d'obtenir un transfert de chaleur de qualité entre le tube et les ailettes, ainsi qu'une protection anticorrosion efficace. Les échangeurs en acier destinés à la vapeur sont adaptés au raccordement du fluide par le haut (le fond est équipé d'un système d'évacuation des condensats).
- Température maximale de service : 180 °C
- Pression maximale de service 1 RR : 0,8 MPa (8 bar) - (0,5 MPa - 158 °C)
- Pression maximale de service 2 RR : 0,8 MPa (uniquement pour R)
Désignation :
MultiMaxx HN##.##R###.###
MultiMaxx HN##.##S###.###
MultiMaxx HN##.##T###.###
Refroidissement avec évacuation des condensats ou pompe à condensats
Les aérothermes MultiMaxx HN peuvent être utilisées non seulement pour le chauffage, mais aussi pour le refroidissement. L'échangeur Cu/Al ou Cu/Cu peut fonctionner avec de l'eau de refroidissement ou un mélange d'eau et de glycol. Pour le refroidissement, on utilise des unités équipées d'un échangeur à 3 ou 4 rangées et d'un ventilateur à moteur à faible vitesse. Grâce à la faible vitesse de l'air, le condensat est évacué de manière fiable vers le bac de condensation.
Aérothermes électriques MultiMaxx HE
Les aérothermes électriques MultiMaxx HE sont utilisées pour le chauffage, la ventilation ou la filtration de l'air et sont destinées à être installées dans des locaux industriels, des entrepôts, des espaces de vente et d'exposition pour fonctionner à des températures comprises entre -5 °C et +40 °C. L'indice de protection est IP42.
Ventilateurs à aubes courbées (V)
Le ventilateur axial avec moteur à rotor externe et grille de protection intégrée contre les contacts accidentels est conçu pour répondre à des exigences accrues en matière de pression et de bruit. Pression stable même dans les applications avec mélange d'air, filtration ou pour des portées / hauteurs de suspension plus importantes. La buse d'aspiration optimisée réduit considérablement les paramètres de bruit. La roue à aubes incurvées est fabriquée en fonte d'aluminium, équilibrée en usine et ne nécessite aucun entretien.
Indice de protection IP54, classe de température F, thermocontact raccordé au bornier, en une seule variante 500 V/50 Hz.
- Température de l'air aspiré : -20 °C à +40 °C
Désignation :
MultiMaxx HE2#.######.V## - 3 ~ 500 V, 3 vitesses
Ventilateur à aubes larges (A, B)
Ventilateur axial standard avec moteur à rotor externe et cage de support avec grille de protection intégrée contre les contacts accidentels, conçu pour des exigences normales en matière de pression et de bruit. La roue à aubes larges en aluminium est équilibrée en usine et ne nécessite aucun entretien.
Indice de protection IP54, classe de température F, thermocontact raccordé au bornier, en deux variantes 400 V/50 Hz.
- Température de l'air aspiré : -20 °C à +40 °C
Désignation :
MultiMaxx HE##.######. A## - V = 3 ~ 400 V, 2 vitesses - combinaison de vitesses inférieure
MultiMaxx HE##.######.B## - V = 3 ~ 400 V, 2 vitesses - combinaison de vitesses supérieure
Batterie chauffante
La batterie chauffante se compose de barres chauffantes en acier inoxydable assemblées en trois sections distinctes. Ces sections sont reliées à un bornier qui permet de connecter la batterie à une source d'alimentation électrique (400 V / 50 Hz ou 500 V / 50 Hz). Un fusible automatique et un fusible manuel sont prévus pour protéger contre la surchauffe. La batterie chauffante est montée dans un boîtier compact en tôle d'acier galvanisée.
Désignation :
MultiMaxx HE##.##F###.### - V = 3 ~ 400 V, 2 vitesses - combinaison de vitesses inférieure

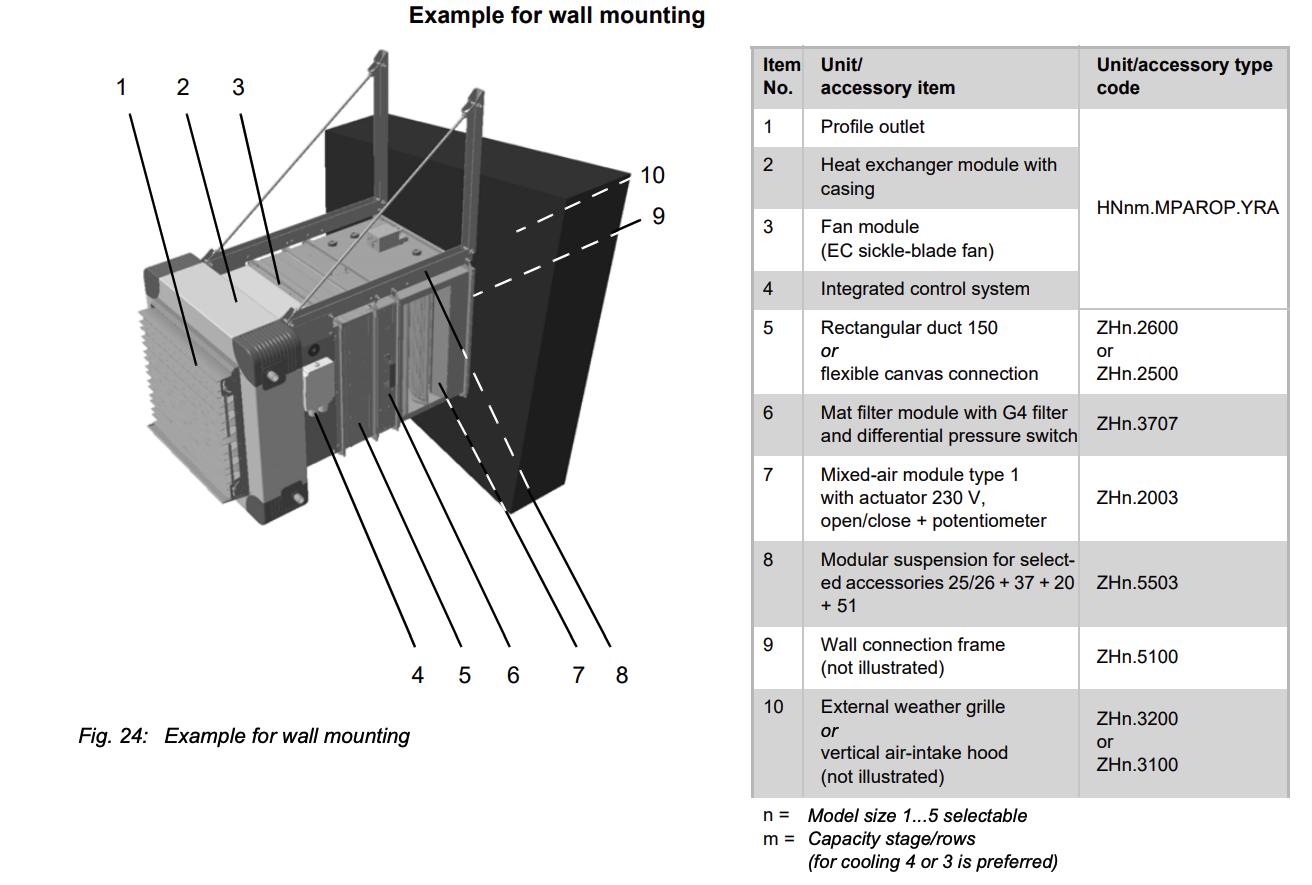

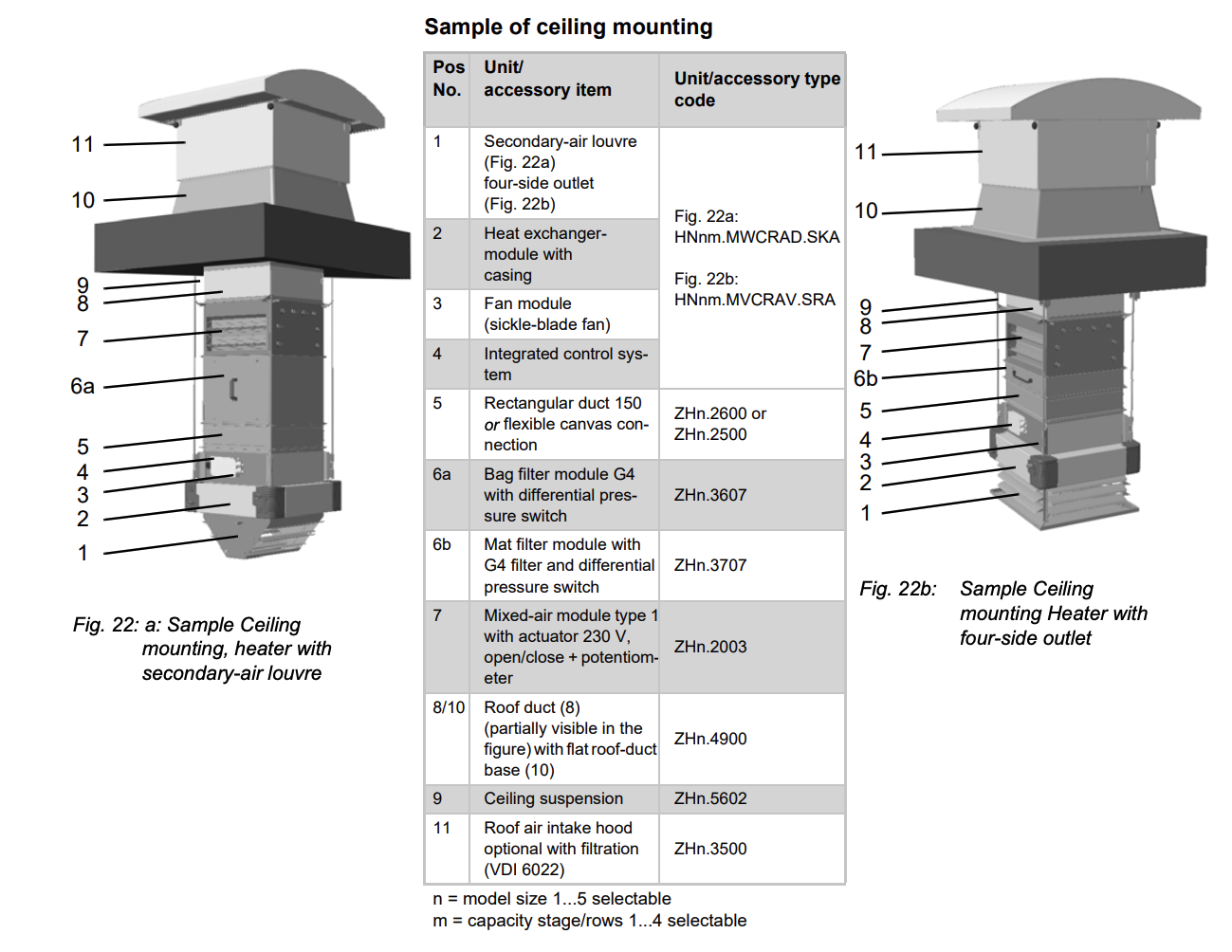

Exemples de montage :
