Ein Heizlüfter ist ein elektrisches Gerät, das zur Beheizung eines bestimmten Raums oder zur Gewährleistung des thermischen Komforts in einem Gebäude dient. Es gibt viele verschiedene Arten von Warmluftheizlüftern, die für die Beheizung von Industriegebäuden (Produktionshallen, Lagerhallen, Depots) oder gewerblichen Gebäuden (Krankenhäuser, Hotels, Eingangshallen usw.) bestimmt sind.
Welche Arten von Heizventilatoren liefern wir?
Die Kategorie der Warmluftventilatoren umfasst Heizgeräte mit verschiedenen Wärmequellen, die vor allem für Industriegebäude bestimmt sind. Je nach verfügbarer Wärmequelle können wir zwischen Warmwasser-, Heißwasser-, Dampf-, Elektro- oder Gas-Warmluftheizlüftern wählen. Wir können jedoch auchHeizlüfter für explosionsgefährdete Umgebungen anbieten – ATEX EX II 2G IIB T4/T3.
Heizlüfter mit Wasserwärmetauscher MultiMaxx HN
Heiz-, Kühl- und Lüftungsgeräte dienen zum Heizen, Kühlen, Lüften oder Filtern von Luft und werden in Industrie-, Lager-, Verkaufs- oder Ausstellungsräumen installiert. Als Zubehör sind Filter, Mischkammern, Elemente für die Luftansaugseite, Aufhängungen und Steuerkästen mit entsprechenden Sensoren erhältlich, z. B. Raumthermostate, Industriethermostate. DieHeizlüfter sind für Räume mit einer Temperatur von +40 °C ausgelegt.
Aus welchen Ventilatortypen kann ich wählen?
Ventilator mit gekrümmten Schaufeln
Axialventilator mit Außenläufermotor und integriertem Berührungsschutzgitter, geeignet für erhöhte Druck- und Geräuschanforderungen. Druckstabil auch bei Anwendungen mit Luftmischung, mit Filterung oder für größere erforderliche Reichweiten/Aufhängehöhen. Die optimierte Ansaugdüse reduziert die Geräuschparameter erheblich. Das Laufrad mit gekrümmten Schaufeln besteht aus Aluminiumguss, ist im Werk ausgewuchtet und wartungsfrei.
Schutzart IP54, Temperaturklasse F, Thermokontakt zum Klemmenblock geführt, AC-Motoren in zwei Varianten 3x400V und einer Variante 3x500V, EC-Motoren in einer Variante 1x230V und einer Variante 3x400V.
HN##.######.R## – 3x 400 V – 2-stufiger AC-Motor, höhere Drehzahl
HN##.######.S## – 3x 400 V – 3-stufiger AC-Motor
HN##.######. V## – 3x 500 V – 3-stufiger AC-Motor
HN##.######.Y## – 1x 230 V stufenloser EC-Motor
HN##.######.Z## – 3x 400 V stufenloser EC-Motor
Ventilator mit breiten Schaufeln
Standard-Axialventilator mit Außenläufermotor und integriertem Berührungsschutzgitter. Die Heizeinheit mit Ventilator mit breiten Flügeln ist für normale Druck- und Geräuschanforderungen ausgelegt. Das Laufrad ist mit breiten Aluminiumflügeln ausgestattet, die im Werk ausgewuchtet werden. Wartungsfrei.
Schutzart IP54, Temperaturklasse F, Thermokontakt zum Klemmenkasten geführt, AC-Motoren in drei Varianten 3x 400V und zwei Varianten 1x 230V.
HN##.######. A## – 3x 400 V – 2-stufiger AC-Motor, niedrige Drehzahl
HN##.######. B## – 3x 400 V – 2-stufiger AC-Motor, hohe Drehzahl
HN##.######.C## – 3x 400 V – 3-stufiger AC-Motor
HN##.######. D## – 1x 230 V – 1-stufiger AC-Motor, niedrige Drehzahl
HN##.######.E## – 1x 230 V – 1-stufiger AC-Motor, hohe Drehzahl
Aus welchen Arten von Wasserwärmetauschern kann ich wählen?
Cu/Cu-Wärmetauscher – Heizwasser – PWW oder Kühlwasser PKW
Hochleistungswärmetauscher zum Heizen mit Heizwasser oder Kühlen mit Kühlwasser bei mittlerer bis hoher Luftverschmutzung. Eine verbesserte Wärmeübertragung vom Rohr zum Lamellen wird auch bei größerem Abstand der Auslasslamellen durch optimale Nutzung der Wärmetauscherfläche erreicht. Der Wärmetauscher besteht aus Kupferrohren mit profilierten Kupferlamellen, Lamellenabstand 3,0 mm mit 1, 2, 3 oder 4 Rohrreihen. Cu/Cu-Wärmetauscher sind für den Medienanschluss von rechts oder links geeignet.
Bezeichnung: MultiMaxx HN##.##C###.###
- Maximale Betriebstemperatur: 130 °C
- Maximaler Betriebsdruck: 1,6 MPa (16 bar)
Cu/Al-Wärmetauscher – Heizwasser – PWW oder Kühlwasser PKW
Standardwärmetauscher für die Beheizung mit Heizwasser oder die Kühlung mit Kühlwasser bei geringer Luftverschmutzung. Der Wärmetauscher besteht aus Kupferrohren mit profilierten Aluminiumlamellen, Lamellenabstand 2,5 mm, mit 1, 2, 3 oder 4 Rohrreihen. Der Cu/Al-Wärmetauscher ist für den Anschluss des Mediums von rechts oder links geeignet.
- Maximale Betriebstemperatur: 130 °C
- Maximaler Betriebsdruck: 1,6 MPa (16 bar)
Bezeichnung:
MultiMaxx HN##.##A###.###
Fe/Fe Zn-Wärmetauscher – Heizwasser – PHW
Hochleistungsfähiger industrieller Wärmetauscher für die Warmwasserheizung, der für Umgebungen mit maximaler Luftverschmutzung geeignet ist. Der Wärmetauscher ist robust konstruiert und besteht aus elliptischen Stahlrippenrohren (S, T) oder Rundrohren (R). Der gesamte Wärmetauscher ist feuerverzinkt, wodurch eine gute Wärmeübertragung zwischen Rohr und Rippen sowie ein guter Korrosionsschutz erreicht werden. Stahlwärmetauscher sind für Heizwasser PHW ausgelegt und haben einen Medienanschluss von oben, rechts oder links.
- Maximale Betriebstemperatur: 160 °C
- Maximaler Betriebsdruck 1 RR: 1,6 MPa (16 bar)
- Maximaler Betriebsdruck 2 RR: 1,0 MPa (10 bar)
Bezeichnung:
MultiMaxx Maxx HN##.##R###.### – Wärmetauscher mit Rundrohren
MultiMaxx Maxx HN##.##S###.### – Wärmetauscher mit elliptischen Rohren
MultiMaxx Maxx HN##.##T###.### – Wärmetauscher mit elliptischen Rohren
Hochleistungswärmetauscher für Dampfheizungen in Umgebungen mit maximaler Luftverschmutzung. Der Wärmetauscher ist eine robuste Konstruktion aus runden Stahlrippenrohren. Der gesamte Wärmetauscher ist feuerverzinkt, wodurch eine gute Wärmeübertragung zwischen Rohr und Rippen sowie ein guter Korrosionsschutz erreicht werden. Stahlwärmetauscher für Dampf sind für den Anschluss des Mediums von oben geeignet (unten befindet sich der Kondensatablauf).
- Maximale Betriebstemperatur: 180 °C
- Maximaler Betriebsdruck 1 RR: 0,8 MPa (8 bar) – (0,5 MPa – 158 °C)
- Maximaler Betriebsdruck 2 RR: 0,8 MPa (nur für R)
Bezeichnung:
MultiMaxx HN##.##R###.###
MultiMaxx HN##.##S###.###
MultiMaxx HN##.##T###.###
Kühlung mit Kondensatablauf oder Kondensatpumpe
Die Heizlüfter MultiMaxx HN können neben dem Heizbetrieb auch im Kühlbetrieb eingesetzt werden. Der Cu/Al- oder Cu/Cu-Wärmetauscher kann mit Kühlwasser oder einer Mischung aus Wasser und Glykol betrieben werden. Für die Kühlung werden Geräte mit einem 3-reihigen oder 4-reihigen Wärmetauscher und einem Motorventilator mit niedrigerer Drehzahl verwendet. Dank der geringeren Luftgeschwindigkeit wird das Kondensat zuverlässig in die Kondensatwanne abgeleitet.
Elektrische Heizlüfter MultiMaxx HE
Elektrische Heizlüfter MultiMaxx HE dienen zum Heizen, Lüften oder Filtern von Luft und sind für die Installation in Industrie-, Lager-, Verkaufs- und Ausstellungsräumen für den Betrieb bei Temperaturen von -5 °C bis +40 °C vorgesehen. Die Schutzart ist IP42.
Ventilatoren mit gekrümmten Schaufeln (V)
Der Axialventilator mit Außenläufermotor und integriertem Berührungsschutzgitter ist für erhöhte Druck- und Geräuschanforderungen ausgelegt. Druckstabil auch bei Anwendungen mit Luftmischung, Filterung oder für größere erforderliche Reichweiten/Aufhängehöhen. Die optimierte Ansaugdüse reduziert die Geräuschentwicklung deutlich. Das Laufrad mit gekrümmten Schaufeln ist aus Aluminiumguss gefertigt, werkseitig ausgewuchtet und wartungsfrei.
Schutzart IP54, Temperaturklasse F, Thermokontakt zum Klemmenblock geführt, in einer Variante 500 V/50 Hz.
- Ansauglufttemperatur: -20 °C bis +40 °C
Bezeichnung:
MultiMaxx HE2#.######.V## - 3 ~ 500 V, 3-stufig
Ventilator mit breiten Schaufeln (A, B)
Der Standard-Axialventilator mit Außenläufermotor und Tragkorb mit integriertem Berührungsschutzgitter ist für normale Druck- und Geräuschanforderungen ausgelegt. Das Laufrad mit breiten Aluminiumflügeln ist werkseitig ausgewuchtet und wartungsfrei.
Schutzart IP54, Temperaturklasse F, Thermokontakt zum Klemmenblock geführt, in zwei Varianten 400 V/50 Hz.
- Ansauglufttemperatur: -20 °C bis +40 °C
Bezeichnung:
MultiMaxx HE##.######. A## - V = 3 ~ 400 V, 2-stufig - niedrigere Drehzahlkombination
MultiMaxx HE##.######.B## - V = 3 ~ 400 V, 2-stufig - höhere Drehzahlkombination
Heizregister
Das Heizregister besteht aus Edelstahl-Heizstäben, die zu drei separaten Abschnitten zusammengefasst sind. Diese Abschnitte sind über einen Klemmenblock miteinander verbunden, über den das Register an die Stromversorgung (400 V / 50 Hz oder 500 V / 50 Hz) angeschlossen wird. Zum Schutz vor Überhitzung sind eine automatische und eine manuelle Sicherung vorgesehen. Das Heizregister ist in einem kompakten Gehäuse aus verzinktem Stahlblech montiert.
Bezeichnung:
MultiMaxx HE##.##F###.### - V = 3 ~ 400 V, 2-stufig - niedrigere Drehzahlkombination

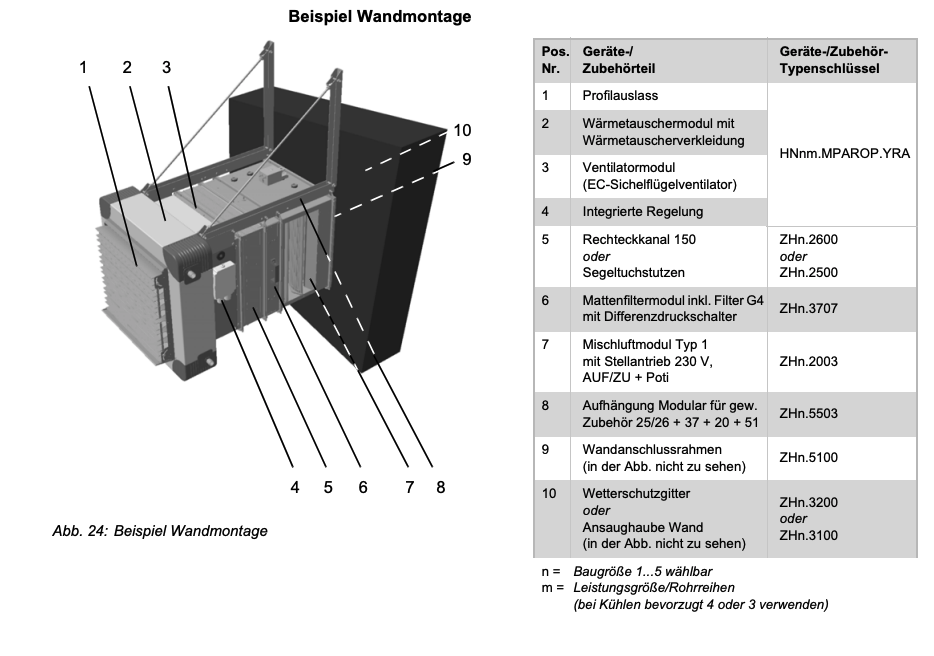

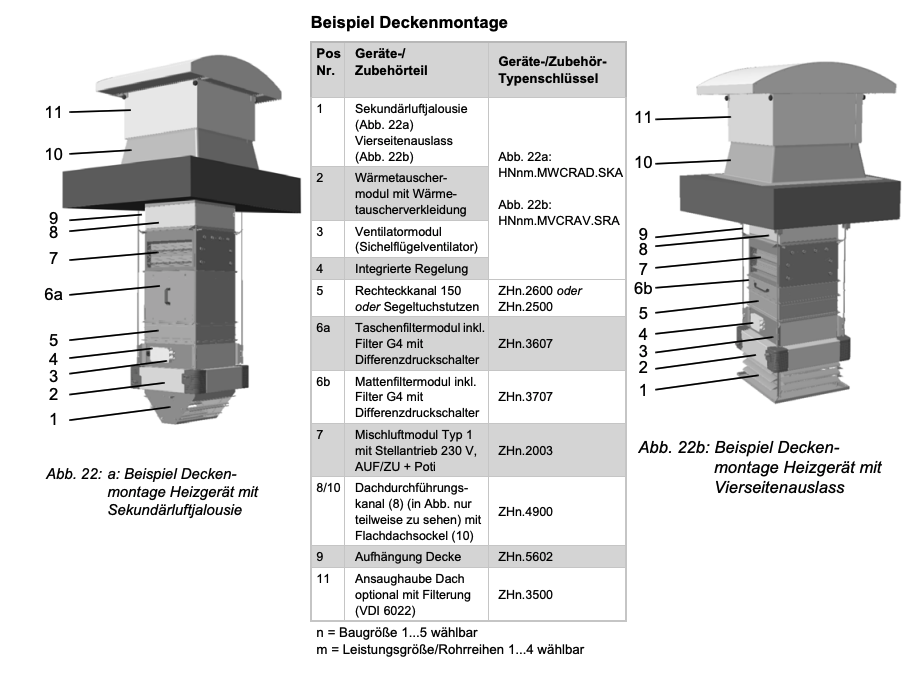

Montagebeispiele:
