Soler & Palau TD-EVO 315
Kód: SP200110070Súvisiaci tovar
Podrobný popis

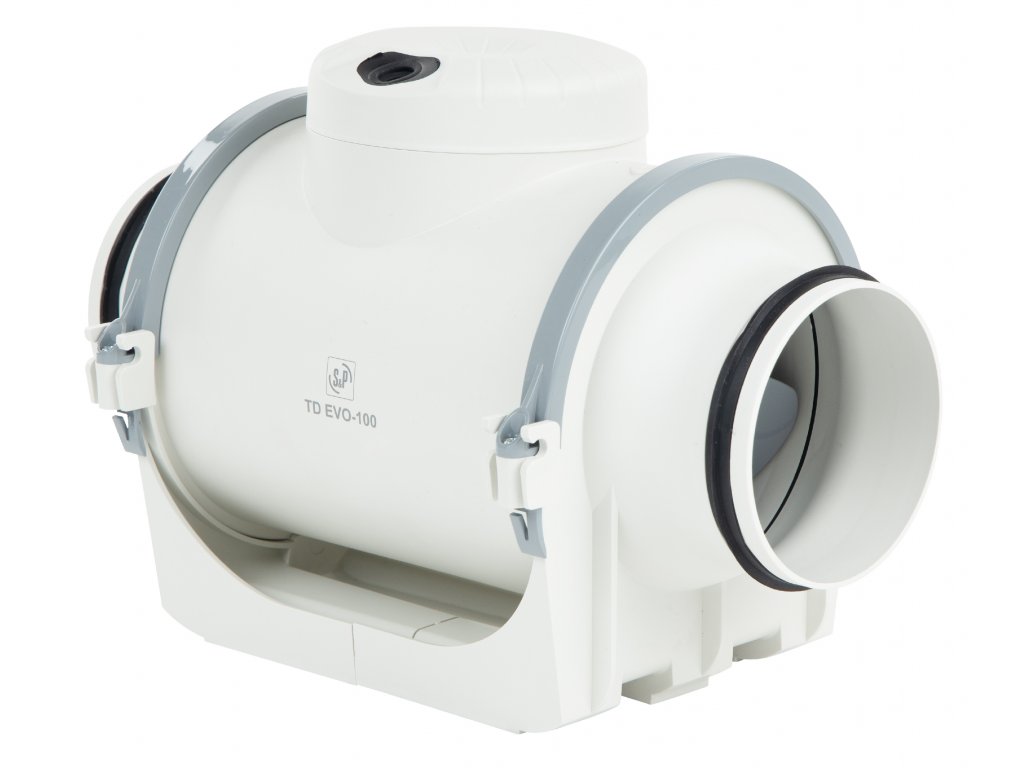

Diagonálny potrubný ventilátor TD-EVO 315 je vybavený striedavým motorom s trojitým vinutím, čo umožňuje prevádzku s tromi otáčkami. Skriňa ventilátora je vyrobená z tvrdeného plastu. Skriňa sa skladá z montážnej lišty s dvoma hrdlami, vybavenými tesnením, a motora, ktorý je s hrdlami spojený rýchloupínacími sponami. Oběžné kolo ventilátora TD-EVO 315 je vyrobené z plastu.

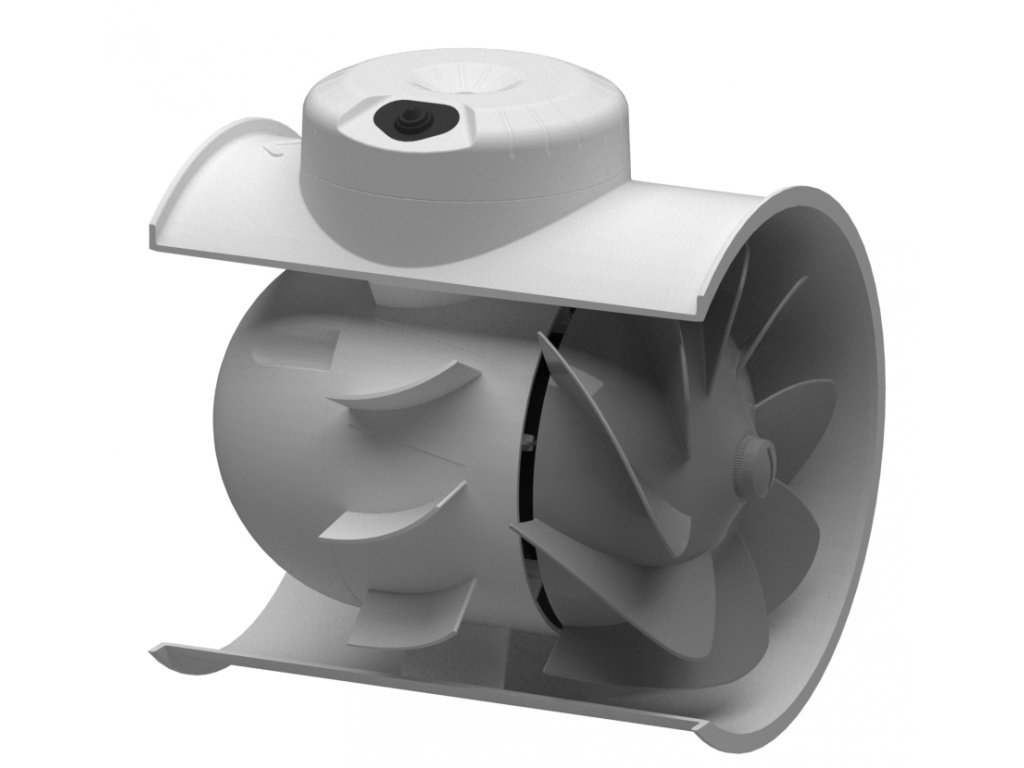

Skriňa ventilátora
Skriňa je vyrobená z tvrdeného plastu. Skriňa sa skladá z montážnej lišty s dvoma hrdlami, opatrenými tesnením a motora, ktorý je s hrdlami spojený rýchloupínacími sponami. Konštrukcia umožňuje demontáž motorovej časti bez nutnosti odpojiť potrubie.
Obežné koleso ventilátora
Obežné koleso je vyrobené z plastu.
Motor ventilátora
Striedavé motory vo ventilátoroch TD-EVO 125 až TD-EVO 315 majú trojité vinutie, čo umožňuje prevádzku s trojitými otáčkami. Ventilátory TD-EVO VAR majú integrovaný triakový regulátor umožňujúci plynulú zmenu výkonu podľa nastavenia potenciometra vo svorkovnici ventilátora alebo analógovým vstupom 0–10 V. Motory sú vybavené tepelnou ochranou. Ložiská sú guličkové s tukovou náplňou na dobu životnosti. Trieda izolácie F, krytie IP44. Napájacie napätie 230 V, 50/60 Hz.
Svorkovnica ventilátora
Svorkovnica je umiestnená na skrini ventilátora..
Regulácia otáčok
U striedavých motorov s trojitým vinutím TD-EVO sa otáčky prepínajú v troch stupňoch pomocou regulátorov COM 3 alebo INTER 4P alebo je možné použiť reguláciu zmenou napätia regulátormi REB (plynulá regulácia) alebo REV (päťstupňová regulácia). Pri modeli TD-EVO VAR sa otáčky plynule regulujú integrovaným triakovým regulátorom s analógovým vstupom 0–10 V. TD-EVO T s trojitým vinutím sa otáčky iba prepínajú. Možnosť nastavenia doby zopnutia 1–30 min.
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je doporučeno použít pružné připojení k potrubí.
Dodatočné parametre
| Kategória: | Ventilátory TD-EVO |
|---|---|
| Záruka: | 5 let |
| Hmotnosť: | 8.4 kg |
| EAN: | 8413893553539 |
| Napätie [V]: | 230 |
| IP ochrana: | IP44 |
| Varianta: | Trojotáčkový |
| Maximálna teplota [°C]: | 60 |
| Otáčky [min-1]: | 2640 / 2500 / 2290 |
| Proud [A]: | 1,1 / 0,9 / 0,8 |
| Priemer potrubia [mm]: | 315 |
| Průtok [m3/h]: | 1840 / 1730 / 1620 |
| Příkon [W]: | 273 / 231 / 200 |
| Typ motoru: | AC |
| Hlučnosť [dB(A)]: | 40 / 38 / 36 |
