Soler & Palau TD-EVO 315 T
Code: SP200110270Related products
Product detailed description

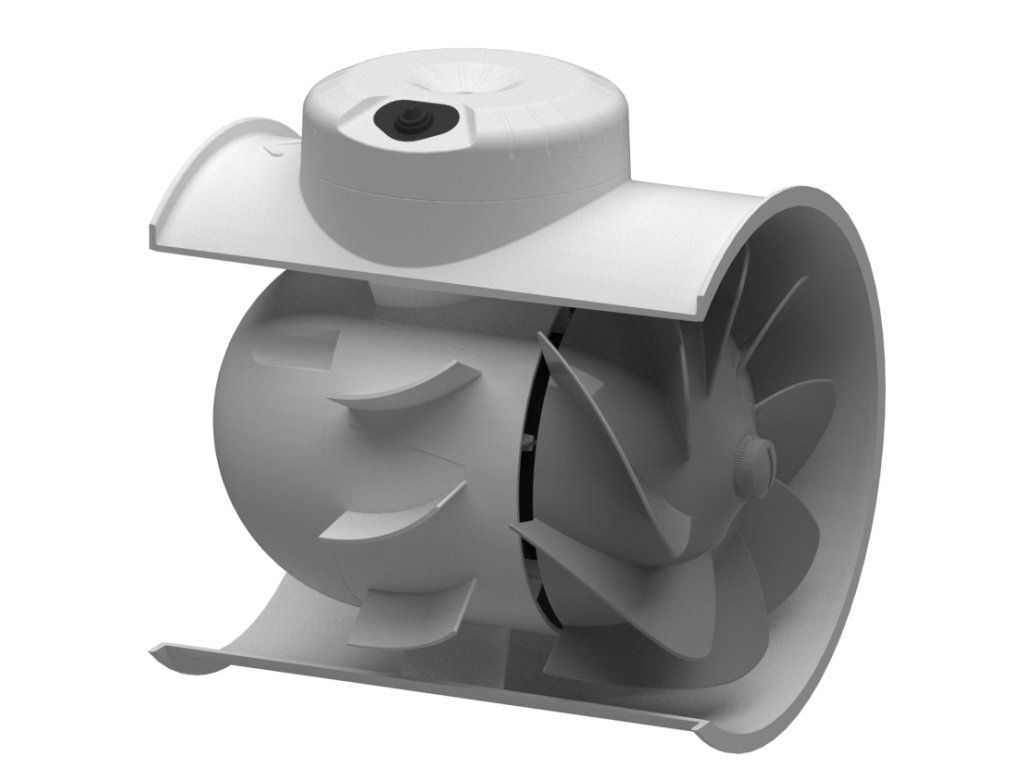

The TD-EVO 315 T diagonal duct fan with an adjustable overrun timer (1 to 30 minutes) features a three-phase AC motor, which allows for operation at three speeds. The housing consists of a mounting rail with two flanges, equipped with gaskets, and a motor that is connected to the flanges via quick-release clips. The impeller of the TD-EVO 315 T fan is made of plastic.
Housing

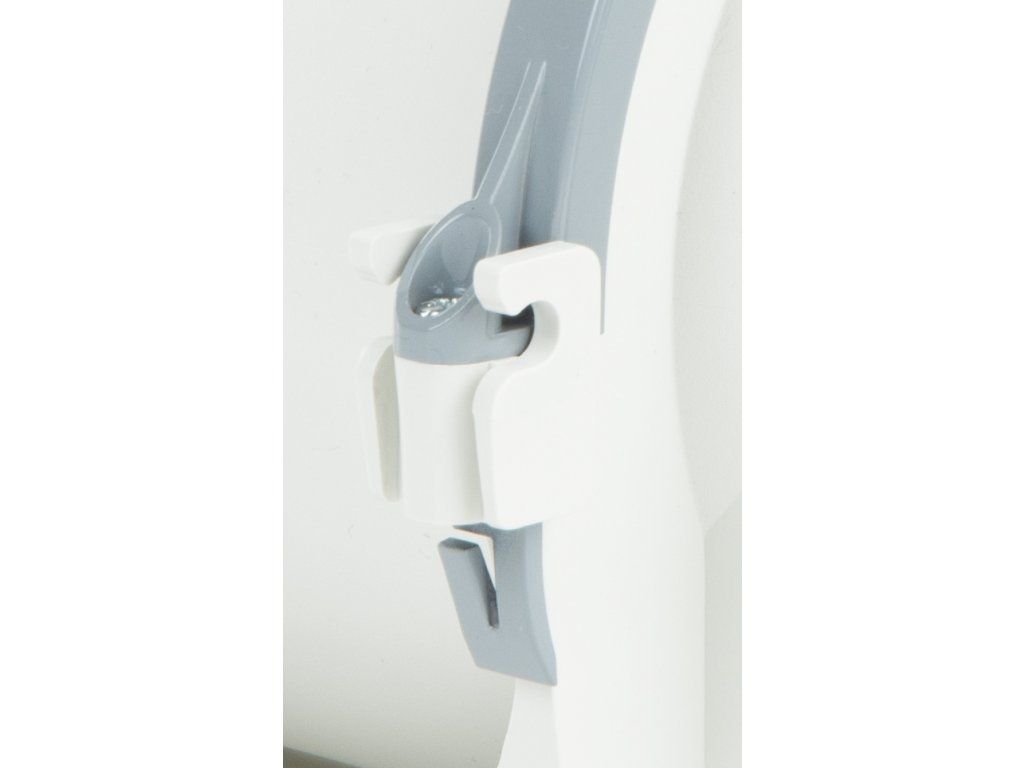

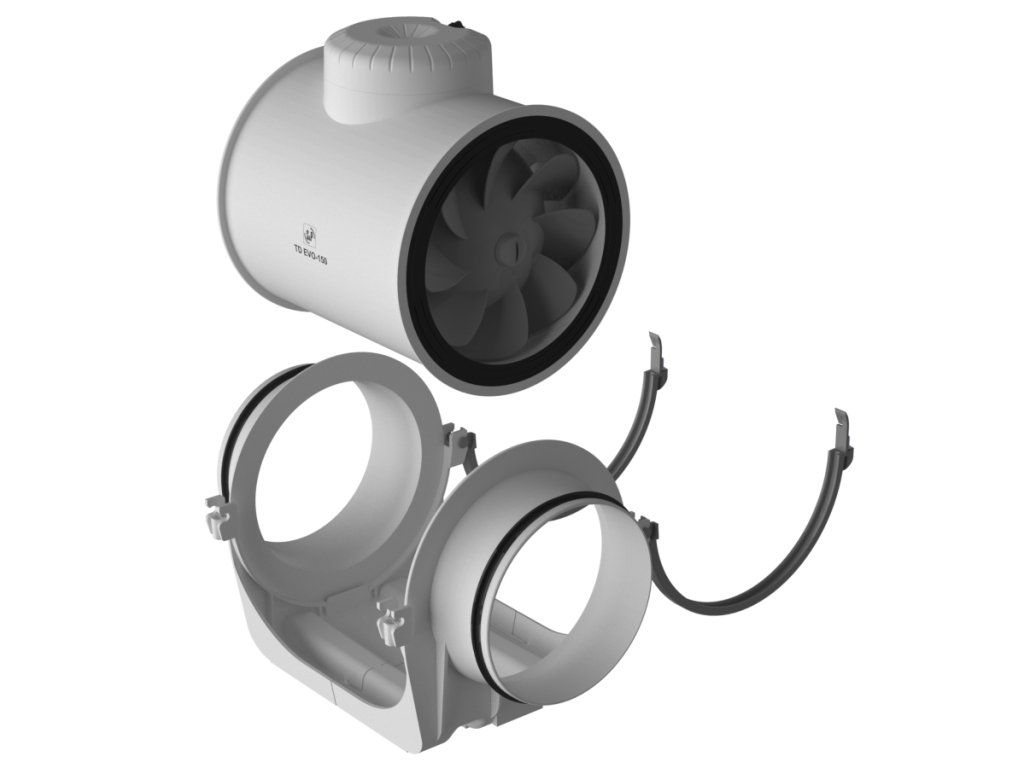

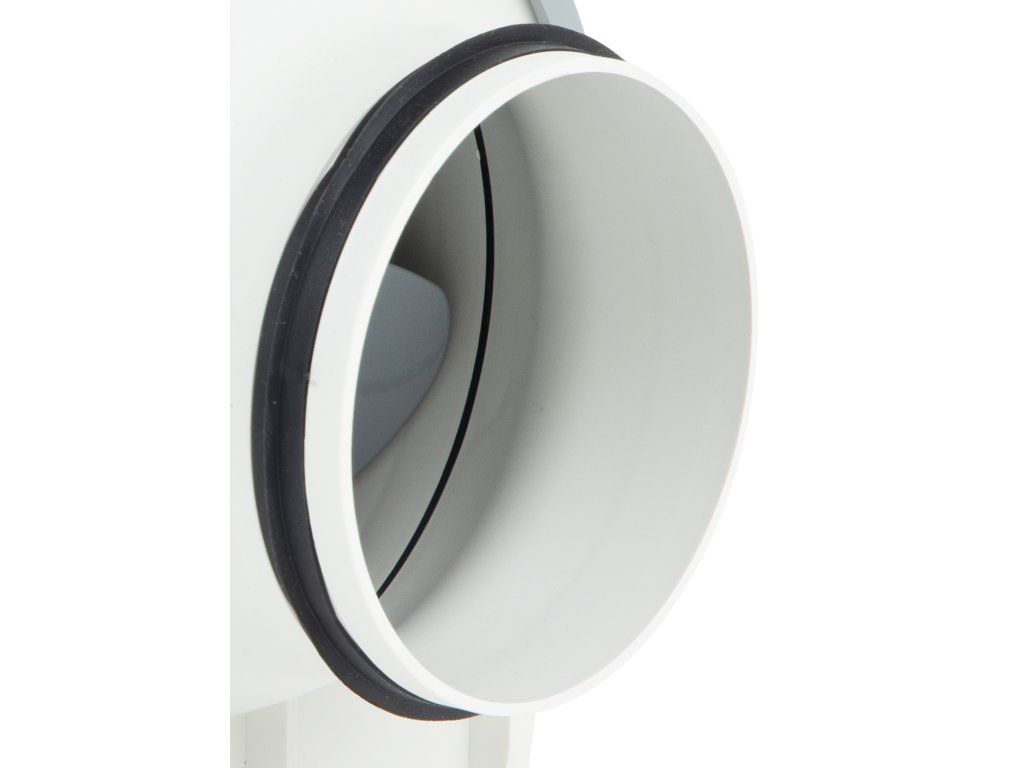

The housing is made of reinforced plastic. It consists of a mounting rail with two ports fitted with gaskets and a motor connected to the ports via quick-release clips. The design allows the motor assembly to be removed without disconnecting the ducting.
Impeller
The impeller is made of plastic.

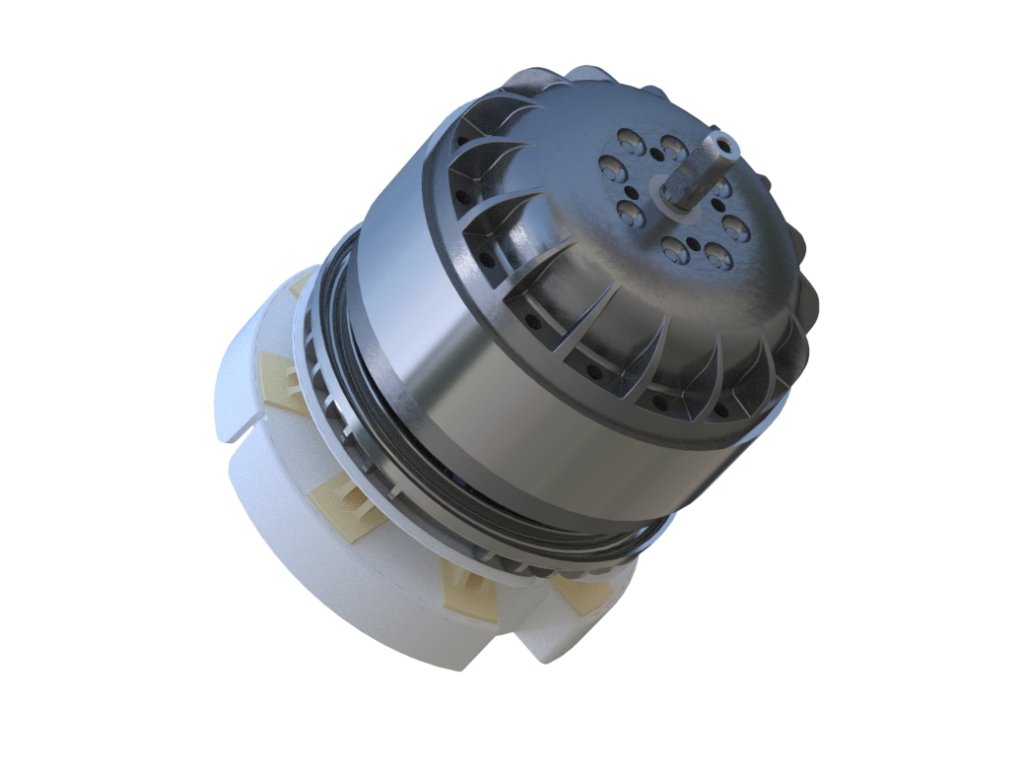

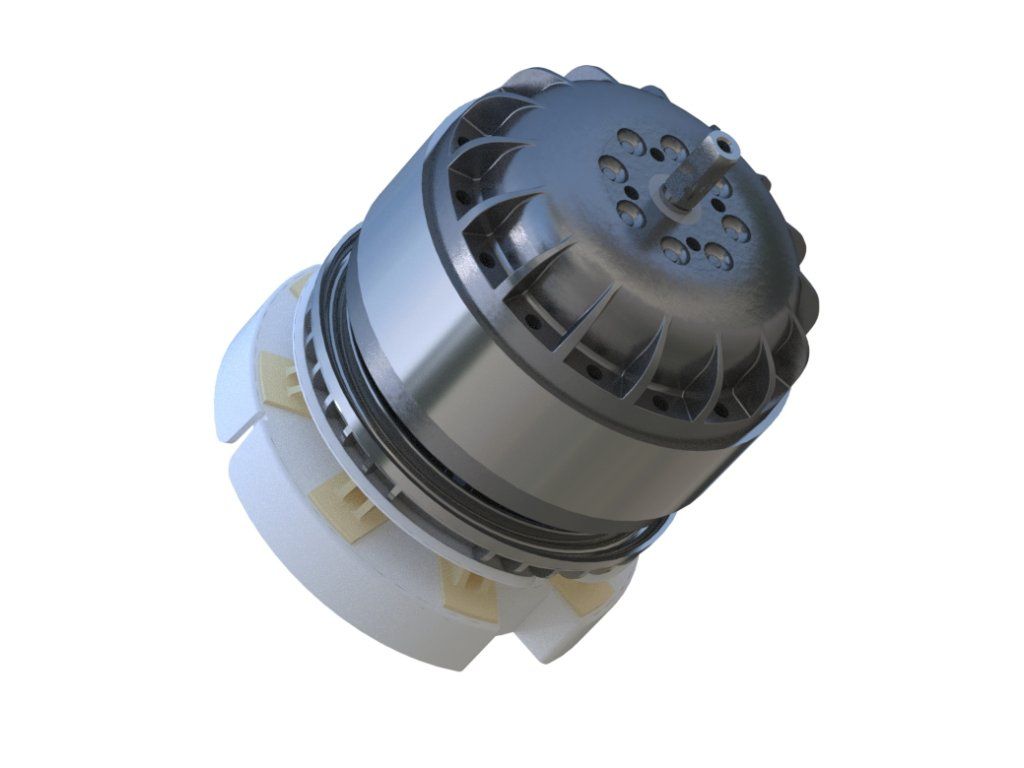

Motor
The brushless motors in the TD-EVO 125 to TD-EVO 315 fans feature three windings, enabling operation at three different speeds. TD-EVO VAR fans have an integrated triac controller that allows for smooth power adjustment based on the potentiometer setting in the fan terminal block or via a 0–10 V analog input. The motors are equipped with thermal protection. The bearings are ball bearings with grease-filled for the entire service life. Insulation class F, IP44 protection. Supply voltage 230 V, 50/60 Hz.

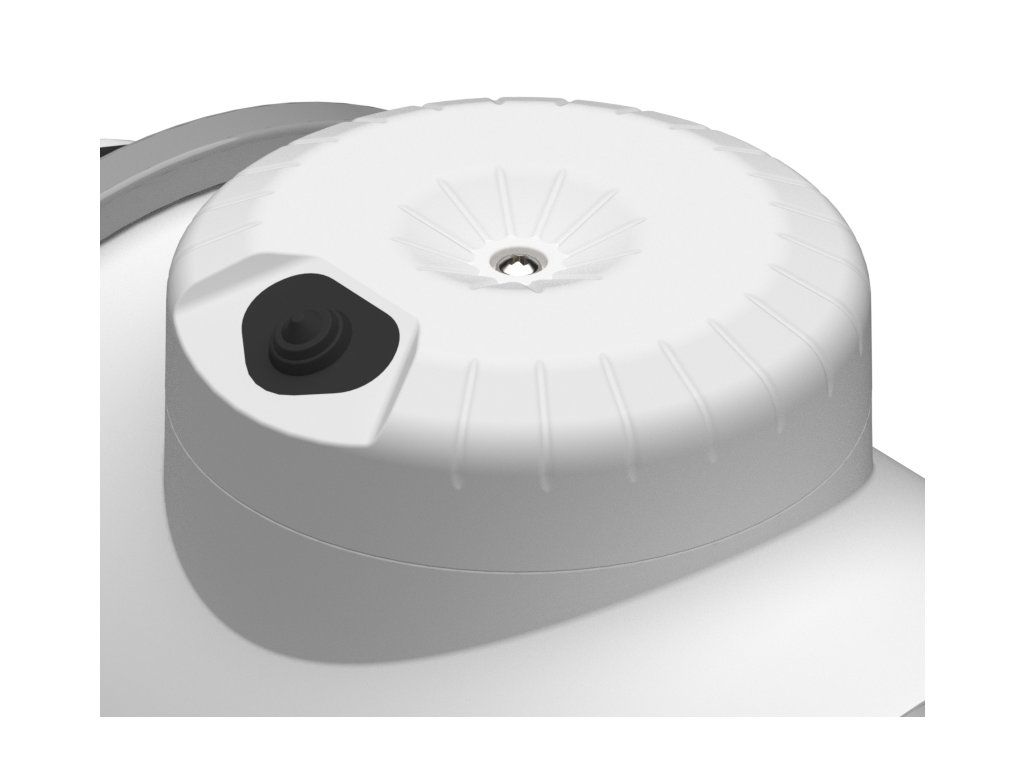

Terminal block
The terminal block is located on the fan housing..
Speed Control
For TD-EVO three-winding AC motors, the speed is switched between three levels using COM 3 or INTER 4P controllers, or voltage-based control can be used with REB (stepless control) or REV (five-step control) controllers. In the TD-EVO VAR model, speed is continuously controlled by an integrated triac controller with a 0–10 V analog input. In the TD-EVO T with triple windings, speed is only switched. The overrun time can be set from 1 to 30 minutes.
Installation
Fans can be installed in any position. The housing must not transmit mechanical stress from the ductwork. It is recommended to use flexible connections to the ductwork.
Additional parameters
| Category: | S&P TD-EVO |
|---|---|
| Warranty: | 5 let |
| Weight: | 8.4 kg |
| EAN: | 8413893568427 |
| Voltage [V]: | 230 |
| IP protection: | IP44 |
| Variant: | Overrun timer |
| Maximum temperature [°C]: | 60 |
| RPM [min-1]: | 2640 / 2500 / 2290 |
| Current [A]: | 1,1 / 0,9 / 0,8 |
| Duct diameter [mm]: | 315 |
| Airflow rates [m3/h]: | 1840 / 1730 / 1620 |
| Input power [W]: | 273 / 231 / 200 |
| Typ motoru: | AC |
| Noise level [dB(A)]: | 40 / 38 / 36 |
