CTVB/4-180 N

Kód: SP272200020
Neohodnoceno
Značka: Soler&Palau
33 336 Kč –15 %
CTVB/4-180 N
33 336 Kč –15 % 28 335 Kč 23 417 Kč bez DPH
2-3 týdny
Možnosti doručení

Střešní ventilátor CTVB/4-180 N je určen pro horizontální výfuk vzdušniny. Střešní ventilátor CTVB/4-180 N je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTVB/4-180 N je uložen mimo proud vzdušniny. Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 200 °C. Po obvodu stříšky je u ventilátoru CTVB/4-180 N ventilační spára.

Detailní informace

Rychlé dodání až ke dveřím
Rychlé dodání až ke dveřím
Potřebujete poradit? Zavolejte nám!
Potřebujete poradit? Zavolejte nám!
Až 5 letá záruka na vybrané produkty
Až 5 letá záruka na vybrané produkty
Sháníte velkoobchodního dodavatele?
Sháníte velkoobchodního dodavatele?
Nakupujete často nebo ve velkém množství? Kontaktujte nás +420 736 239 669

Detailní popis produktu

Střešní ventilátor CTVB/4-180 N je určen pro horizontální výfuk vzdušniny. Střešní ventilátor CTVB/4-180 N je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTVB/4-180 N je uložen mimo proud vzdušniny. Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 200 °C. Po obvodu stříšky je u ventilátoru CTVB/4-180 N ventilační spára.

Skříň

Skříň je konstruována u typu CTH pro horizontální výfuk vzdušiny, u CTV pro vertikální. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen mimo proud vzdušiny. Ventilační okruh motoru je oddělený, používá vlastní radiální oběžné kolo. Po obvodu stříšky je u ventilátoru CTH ventilační spára, u typu CTV je ventilace motoru vyvedena ze strany skříně.

Oběžné kolo

Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.

Motor

Motor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +200?C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.

Směr otáčení

Směr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.

Svorkovnice

Svorkovnice je přístupná po sejmutí stříšky ventilátoru, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP55.

Regulace otáček

Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčními měniči. Motory označené 400 V je možno přepínat pro snížení otáček přepínačem Y/?. (Alternativně dodávané motory 230/400 V nelze tímto způsobem regulovat a lze je provozovat pouze ve spojení Y).

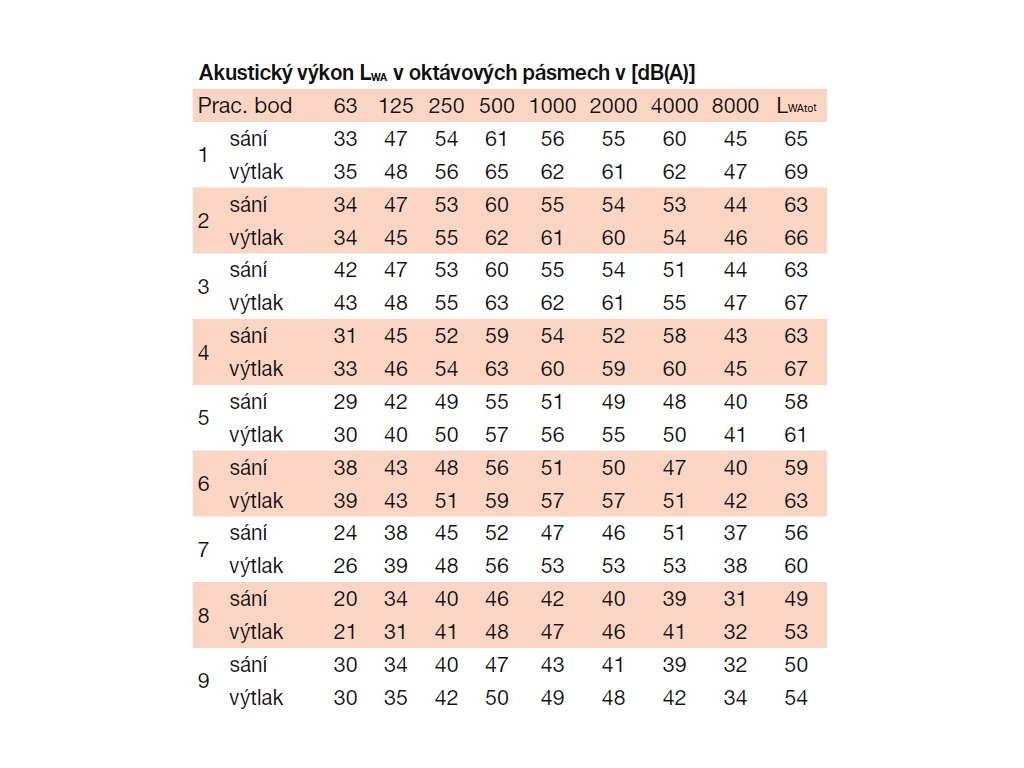

Hluk

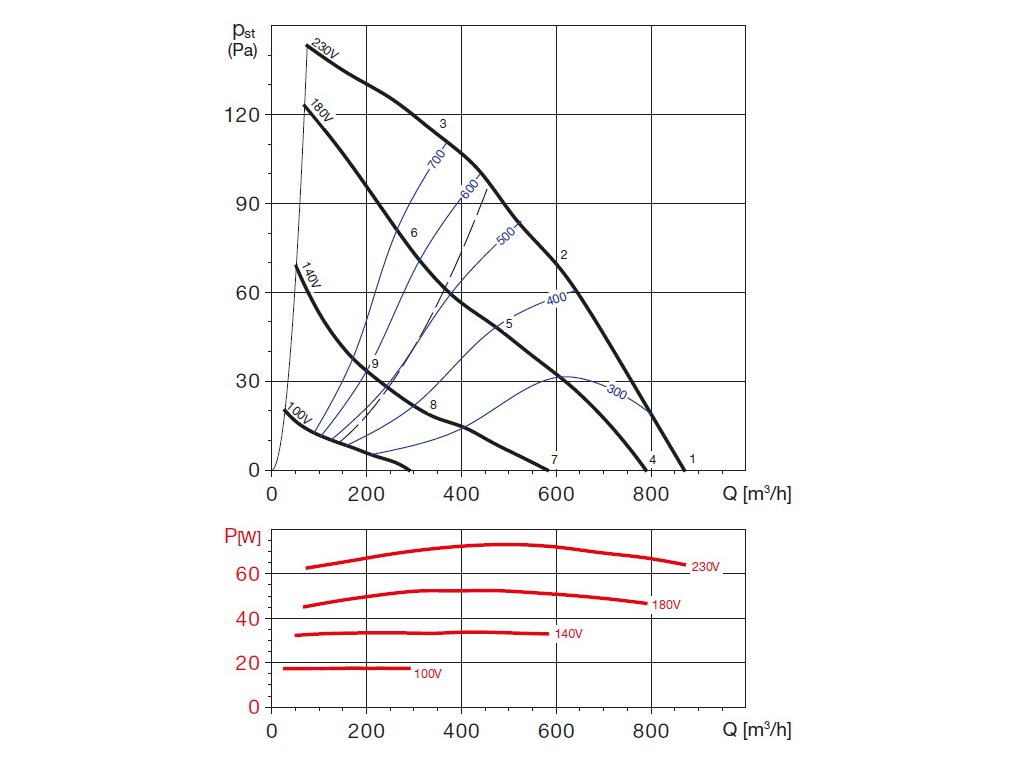

Hluk emitovaný ventilátorem je uveden v tabulkách. Hodnoty LpA na výkonových charakteristikách jsou měřeny ve volném poli na straně sání ve vzdálenosti 1,5 m.

Montáž

Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

Pokyny

Ventilátory jsou vhodné pro posílení tahu komína a obecné vzduchotechnické aplikace.

Doplňkové parametry

Kategorie: Střešní ventilátory
Záruka: 2 roky
Hmotnost: 11.7 kg
Varianta: Vertikální výfuk
Napětí [V]: 230
Otáčky [min-1]: 1310
Příkon [W]: 73
Průtok [m3/h]: 870
Teplota [°C]: 200
Akustický tlak (sání / výtlak) [dB(A)]: 45 / 49
Proud [A]: 0,3
Krytí: IP55
Regulátor: REB 1
