CTHT/4-180 N

Kód: SP271200020
Neohodnoceno
Značka: Soler&Palau
25 594 Kč –15 %
CTHT/4-180 N
25 594 Kč –15 % 21 755 Kč 17 979 Kč bez DPH
2-3 týdny
Možnosti doručení

Střešní ventilátor CTHT/4-180 N je určen pro vertikální výfuk vzdušniny. Střešní ventilátor CTHT/4-180 N je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTHT/4-180 N je uložen mimo proud vzdušniny.Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 200 °C. Ventilace motoru střešního ventilátoru CTHT/4-180 N je vyvedena ze strany skříně.

Detailní informace

Rychlé dodání až ke dveřím
Rychlé dodání až ke dveřím
Potřebujete poradit? Zavolejte nám!
Potřebujete poradit? Zavolejte nám!
Až 5 letá záruka na vybrané produkty
Až 5 letá záruka na vybrané produkty
Sháníte velkoobchodního dodavatele?
Sháníte velkoobchodního dodavatele?
Nakupujete často nebo ve velkém množství? Kontaktujte nás +420 736 239 669

Detailní popis produktu

Střešní ventilátor CTHT/4-180 N je určen pro vertikální výfuk vzdušniny. Střešní ventilátor CTHT/4-180 N je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTHT/4-180 N je uložen mimo proud vzdušniny.Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 200 °C. Ventilace motoru střešního ventilátoru CTHT/4-180 N je vyvedena ze strany skříně.

Skříň

Skříň je konstruována u typu CTH pro horizontální výfuk vzdušiny, u CTV pro vertikální. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen mimo proud vzdušiny. Ventilační okruh motoru je oddělený, používá vlastní radiální oběžné kolo. Po obvodu stříšky je u ventilátoru CTH ventilační spára, u typu CTV je ventilace motoru vyvedena ze strany skříně.

Oběžné kolo

Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.

Motor

Motor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +200?C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.

Směr otáčení

Směr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.

Svorkovnice

Svorkovnice je přístupná po sejmutí stříšky ventilátoru, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP55.

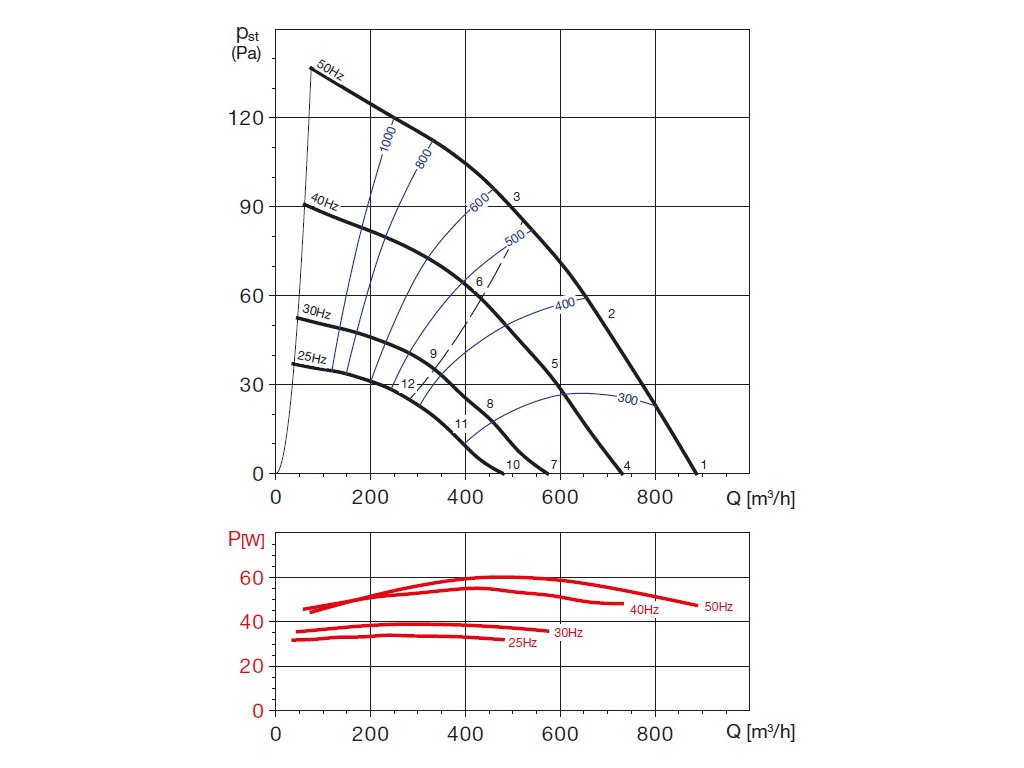

Regulace otáček

Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách. Hodnoty LpA na výkonových charakteristikách jsou měřeny ve volném poli na straně sání ve vzdálenosti 1,5 m.

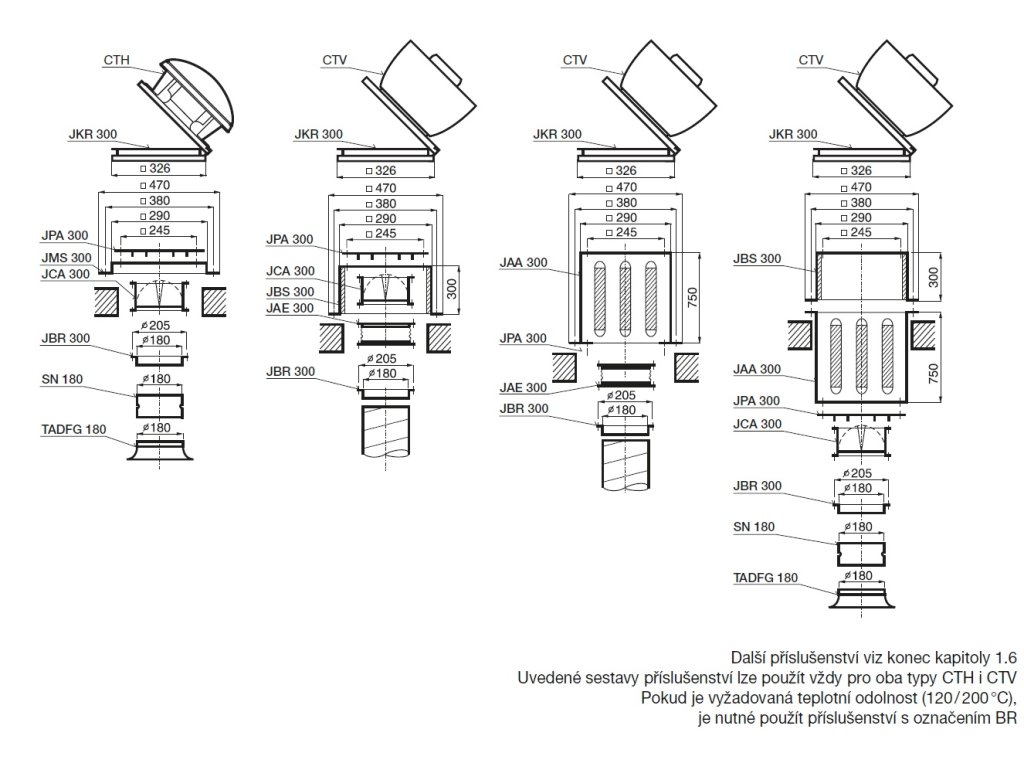

Montáž

Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

Pokyny

Ventilátory jsou vhodné pro posílení tahu komína a obecné vzduchotechnické aplikace.

Doplňkové parametry

Kategorie: Střešní ventilátory
Záruka: 2 roky
Hmotnost: 10.8 kg
Varianta: Horizontální výfuk
Napětí [V]: 400
Otáčky [min-1]: 1280
Příkon [W]: 60
Průtok [m3/h]: 890
Teplota [°C]: 200
Akustický tlak (sání / výtlak) [dB(A)]: 44 / 48
Proud [A]: 0,2/0,1
Krytí: IP55
Regulátor: VFVN-020-3L-1
