TCBT/4-630 H
Kód: SP174200121Súvisiaci tovar
Podrobný popis

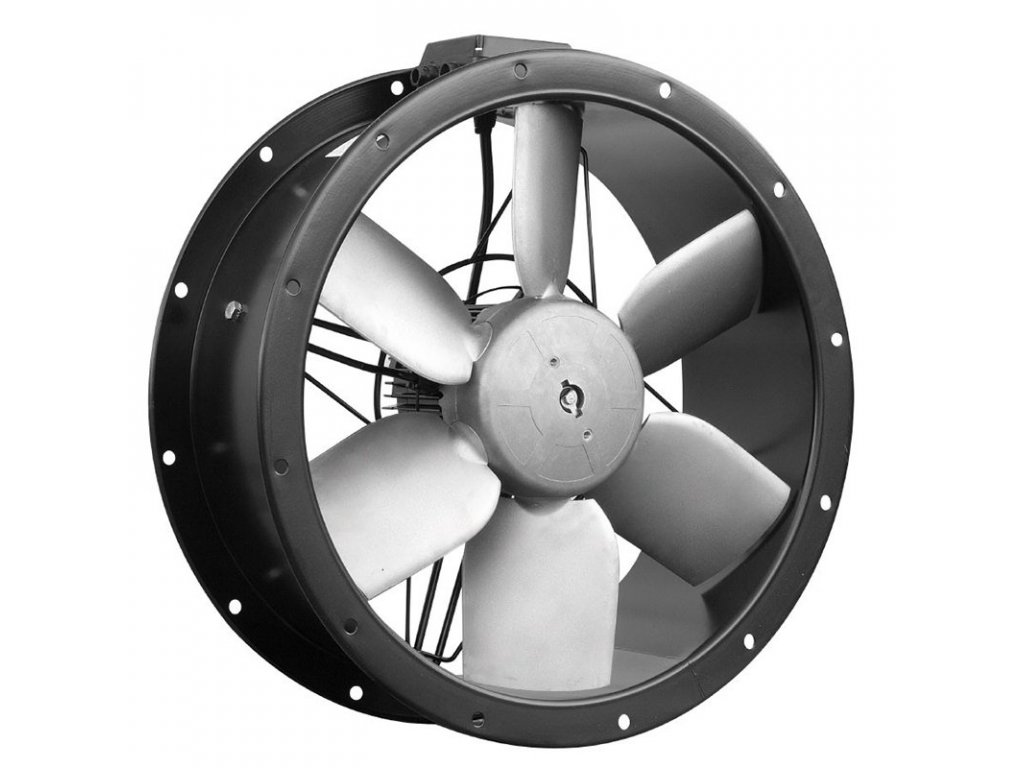

Potrubní axiální ventilátor TCBT/4-630 H má asynchronní motor s odporovou kotvou, stator s chladícími žebry. Ventilátor série TCBT (400V) je ventilátor s vysokým výkonem. Skříň ventilátoru je z ocelového plechu, opatřeného černým lakem. Oběžné kolo je z hliníkové slitiny. Montáž potrubního ventilátoru je v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Skříň ventilátoru
Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je vyrobeno z hliníkové slitiny. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -40 až +70 °C.
Motor ventilátoru
Motor je asynchronní s odporovou kotvou, stator s chladicími žebry, povrchová úprava černým lakem. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je tropikalizované s izolací třídy F a pracovní teplotou -40 až +70 °C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65.
Směr otáčení
Směr otáčení je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne pri opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.
Svorkovnice ventilátoru
Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).
Regulace otáček
Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.
Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Katalogový list: Soler&Palau TCBT/4-630 H - axiální průmyslový ventilátor do kruhového potrubí
Dodatočné parametre
| Kategória: | Potrubní ventilátory TCBB / TCBT |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 40 kg |
| EAN: | 8413893658524 |
| IP ochrana: | IP65 |
| Provedení: | Potrubní |
| Maximálna teplota [°C]: | 70 |
| Otáčky [min-1]: | 1400 |
| Proud [A]: | 6,3 / 3,6 |
| Priemer potrubia [mm]: | 630 |
| Průtok [m3/h]: | 17030 |
| Příkon [W]: | 1940 |
| Typ motoru: | AC |
| Průtok [m3/h]: | 17030 |
| Otáčky [min-1]: | 1400 |
| Příkon [W]: | 1940 |
| Proud [A]: | 6,3/3,6 |
