TCBT/4-400 H
Kód: SP174200072Súvisiaci tovar
Podrobný popis
Potrubní axiální ventilátor TCBT/4-400 H má asynchronní motor s kotvou na krátko, s vnějším rotorem a rozběhovým kondenzátorem. Ventilátor série TCBT (400V) je ventilátor s vysokým výkonem. Skříň ventilátoru je z ocelového plechu, opatřeného černým lakem. Oběžné kolo je také z ocelového plechu a je nalisované přímo na motor. Montáž potrubního ventilátoru je v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Skříň ventilátoru
Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

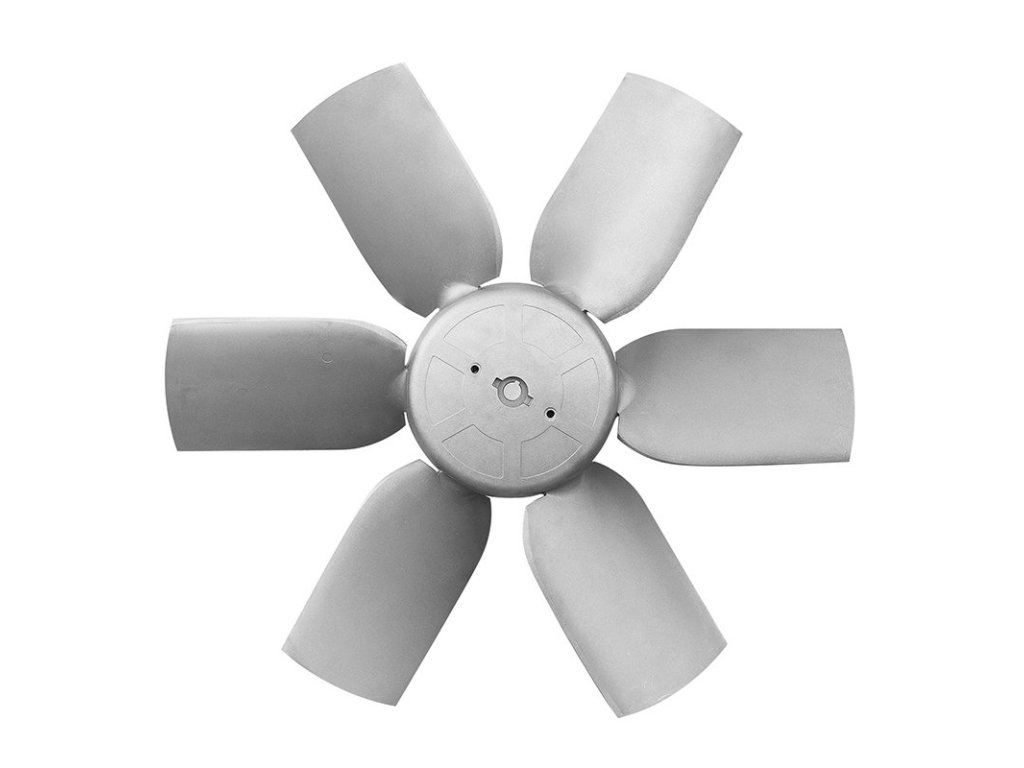

Oběžné kolo
Oběžné kolo je z hliníkové slitiny (6-400) nebo z ocelového plechu nalisované přímo na motoru (4-400). Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940, rozsah pracovních teplot -40 až +40 °C.
Motor ventilátoru
Motor je asynchronní s kotvou na krátko, vnějším rotorem a rozběhovým kondenzátorem (4-400) nebo s odporovou kotvou a statorem s chladícími žebry (6-400). Povrchová úprava černým lakem. Trvalá pracovní teplota -40 až +40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54.
Směr otáčení

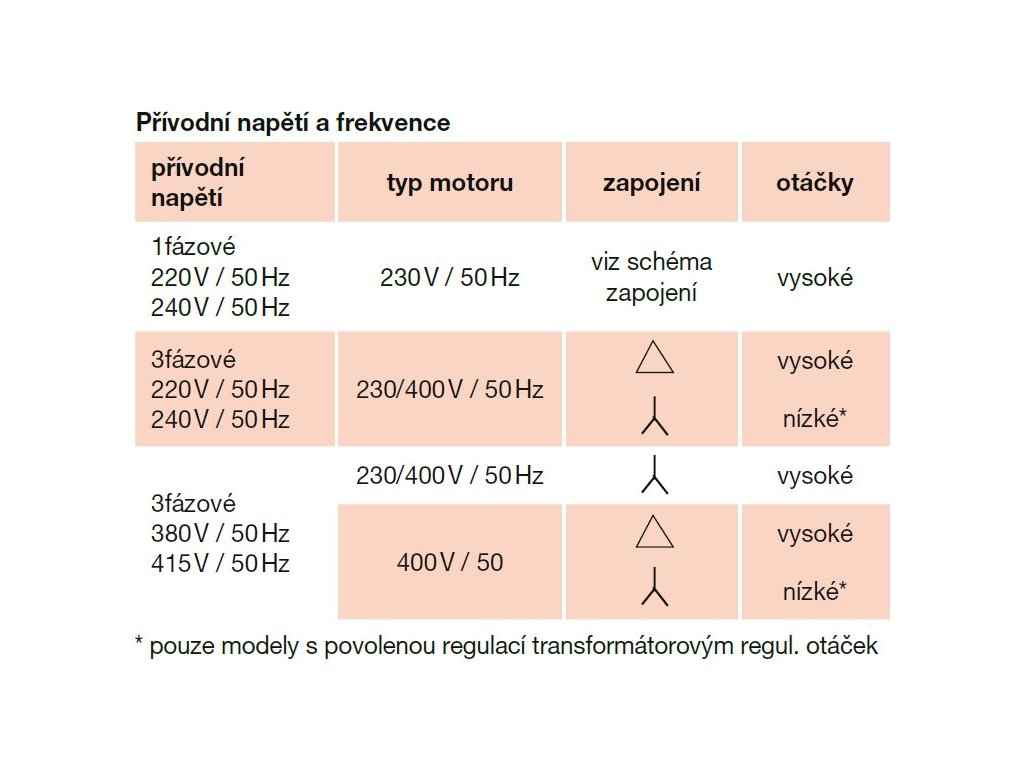

Směr otáčení je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne pri opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.
Svorkovnice ventilátoru
Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).
Regulace otáček
Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

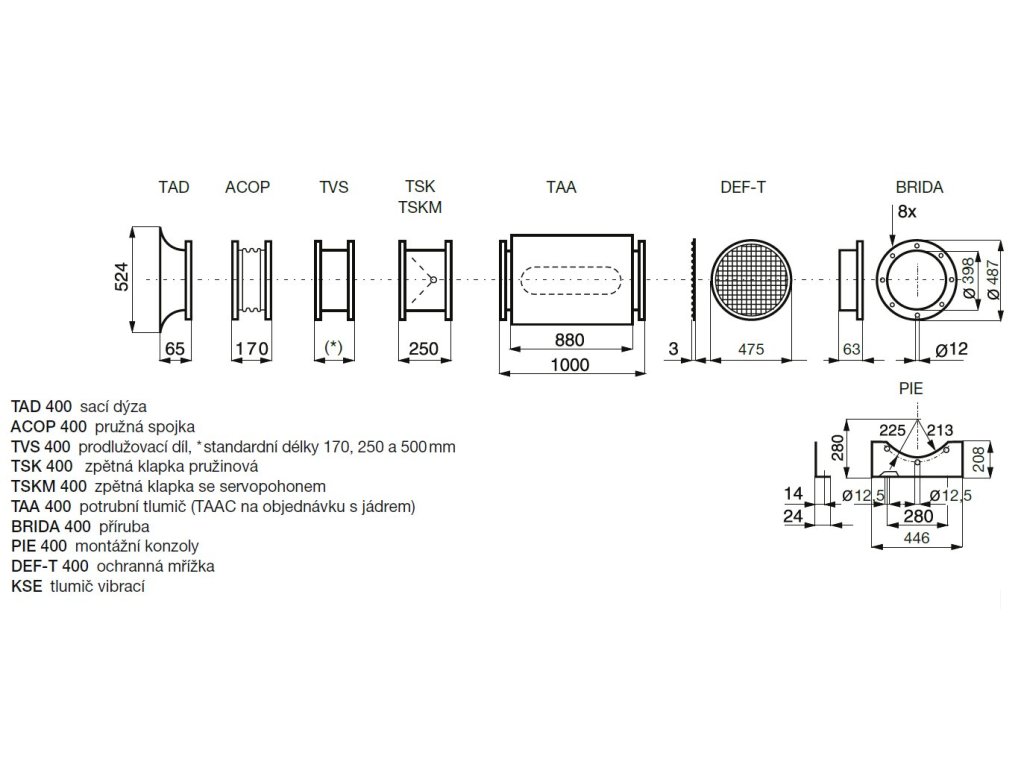

Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Katalogový list: Soler&Palau TCBT/4-400 H - axiální průmyslový ventilátor do kruhového potrubí

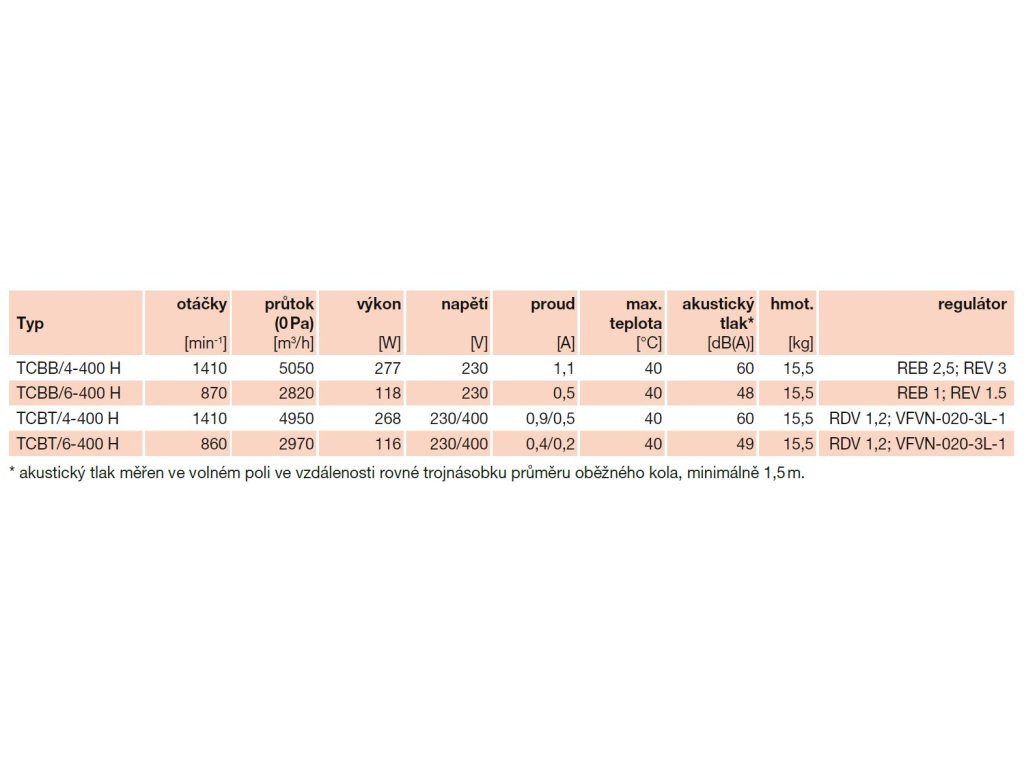

Dodatočné parametre
| Kategória: | Potrubní ventilátory TCBB / TCBT |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 15.5 kg |
| EAN: | 8413893659743 |
| IP ochrana: | IP54 |
| Provedení: | Potrubní |
| Maximálna teplota [°C]: | 40 |
| Otáčky [min-1]: | 1410 |
| Proud [A]: | 0,9 / 0,5 |
| Priemer potrubia [mm]: | 400 |
| Průtok [m3/h]: | 4950 |
| Příkon [W]: | 268 |
| Typ motoru: | AC |
| Průtok [m3/h]: | 4950 |
| Otáčky [min-1]: | 1410 |
| Příkon [W]: | 268 |
| Proud [A]: | 0,9/0,5 |
