Red-Ring KN 2 UPDT3 100 ERKF

Podrobný popis

Malý radiální ventilátor pod omítku / do podhledu KN 2 UP 100 ERKF se zpětnou klapkou je vzhledem ke svým parametrům předurčen k použití pro potrubní rozvody větších délek s vyšší tlakovou ztrátou. Malý koupelnový ventilátor s radiálním oběžným kolem je určen pro provoz ve vnitřním prostředí s okolní teplotou od 0 °C do +40 °C pro dopravu čistého vzduchu bez prachu, mastnot a dalších nečistot. Montáž malého radiálního ventilátoru KN 2 UP 100 ERKF je pro zabudování do stěny či do podhledu.

Skříň ventilátoru

Skříň koupelnového radiálního ventilátoru je z ABS, v barvě bílé. Provedení AP má výtlak směrem dozadu, průměr výtlačného hrdla 50 mm s přiloženým přechodem na 75 mm (přechod na 100 mm možno objednat). Provedení UP má boční výtlak, průměr výtlačného hrdla 74 mm. Montáž na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Ventilátory obsahují zpětnou klapku.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami, je vyrobeno z pozinkovaného plechu.

Motor

Motor je asynchronní s vnějším rotorem a rozběhovým kondenzátorem. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor má tepelnou ochranu, teplotní odolnost do 40 °C. Krytí IPX5.

Regulace otáček

Regulace otáček se provádí elektronickými regulátory. Na dotaz dvourychlostní ventilátory (provedení GL).

Svorkovnice

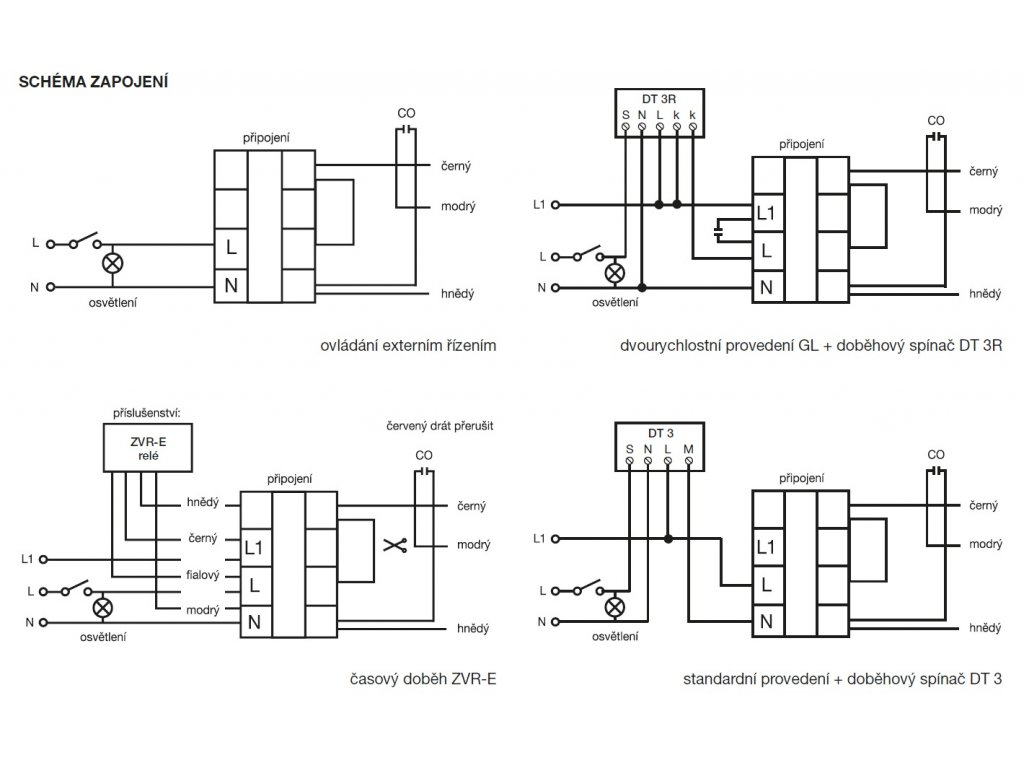

Svorkovnice je přístupná po jednoduché demontáži čelní mřížky.

Hluk

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1 m v ose ventilátoru na straně sání.

Montáž

Montáž provedení UP pod omítku nebo do podhledu (nutno objednat s klapkou ERKF), v horizontální i vertikální poloze. Montáž provedení AP na stěnu nebo na podhled (nutno objednat s klapkou ERKF). Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní mřížkou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motor a ventilátor samostatně.

Pokyny

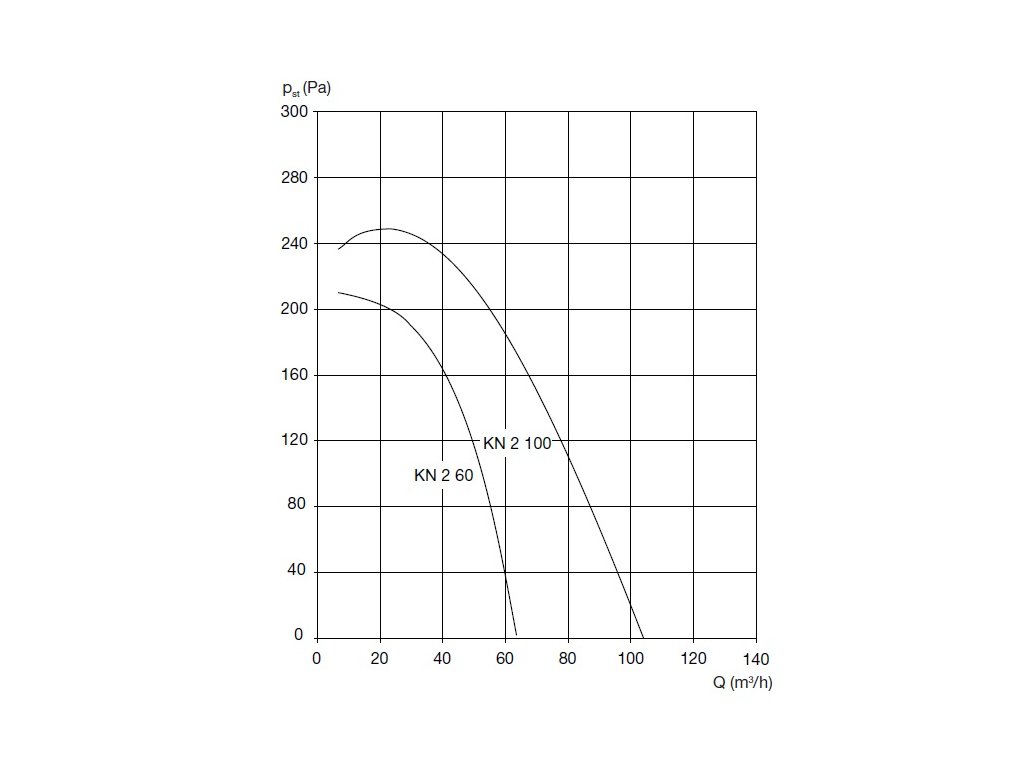

Radiální ventilátory KN 2 jsou vzhledem ke svým parametrům předurčeny k použití pro potrubní rozvody větších délek s vyšší tlakovou ztrátou (při dodržení všech pravidel návrhu ventilátoru). Výkonové charakteristiky platí pro provedení UP s horním vývodem. U provedení AP se zadním vývodem je průtok o cca 25 % nižší. Ventilátor je určen pro provoz ve vnitřním prostředí s okolní teplotou od 0 °C do +40 °C, pro dopravu čistého vzduchu bez prachu, mastnot a dalšího znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí.
