TD-EVO 160 T
Code: SP200110240
_en.png?61019292)
Related products
Product detailed description

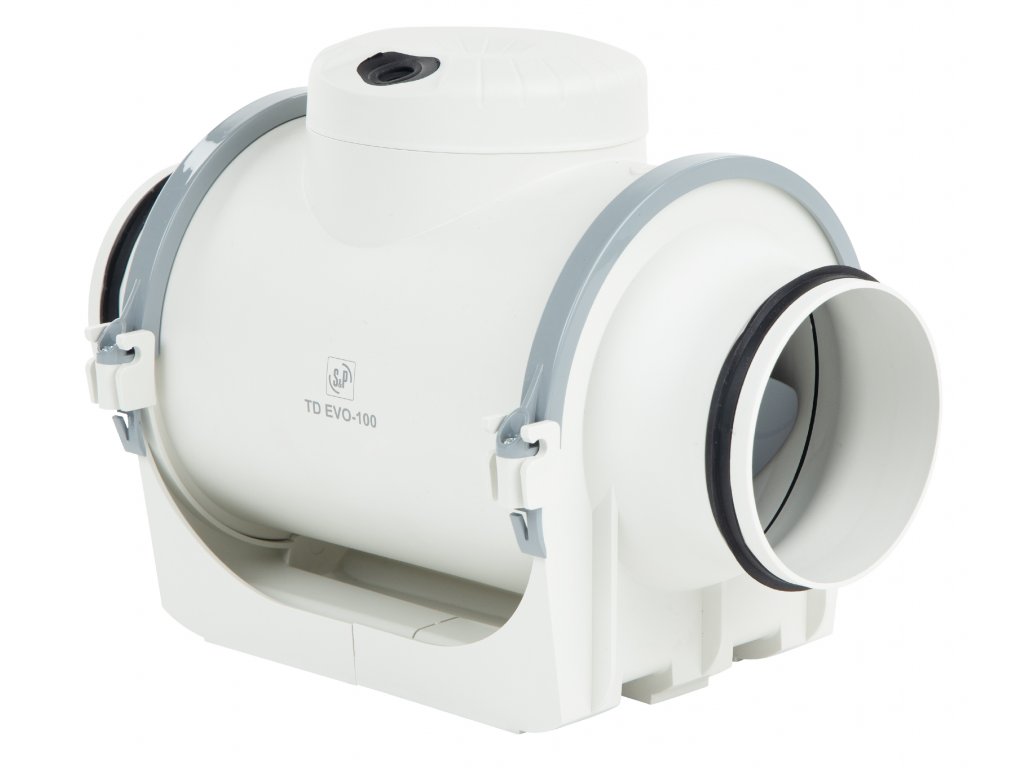

Diagonální potrubní ventilátor TD-EVO 160 T s časovým nastavitelným doběhem (1 až 30 minut) má střídavý motor s trojím vinutím, což umožňuje provoz s trojími otáčkami. Skříň se skládá z montážní lišty s dvěma hrdly, opatřenými těsněním a motoru, který je s hrdly spojen rychloupínacími sponami. Oběžné kolo ventilátoru TD-EVO 160 T je vyrobeno z plastu.
Skříň ventilátoru

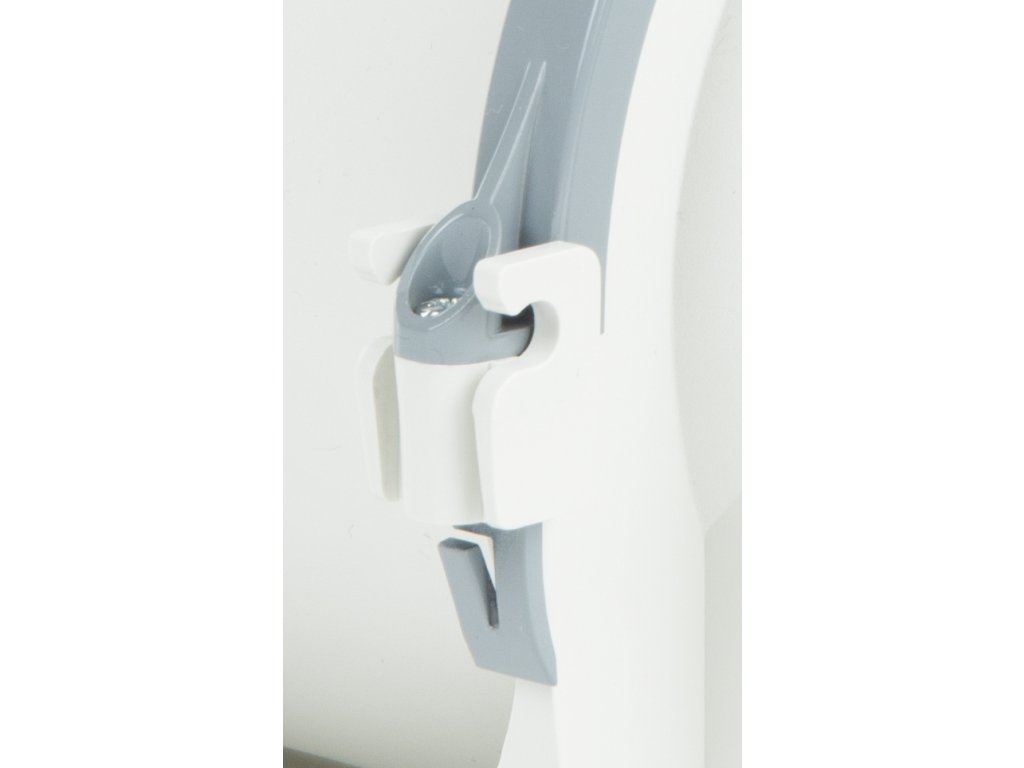

Skříň je vyrobena z tvrzeného plastu. Skříň se skládá z montážní lišty s dvěma hrdly, opatřenými těsněním a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo ventilátoru
Oběžné kolo je vyrobeno z plastu.
Motor ventilátoru

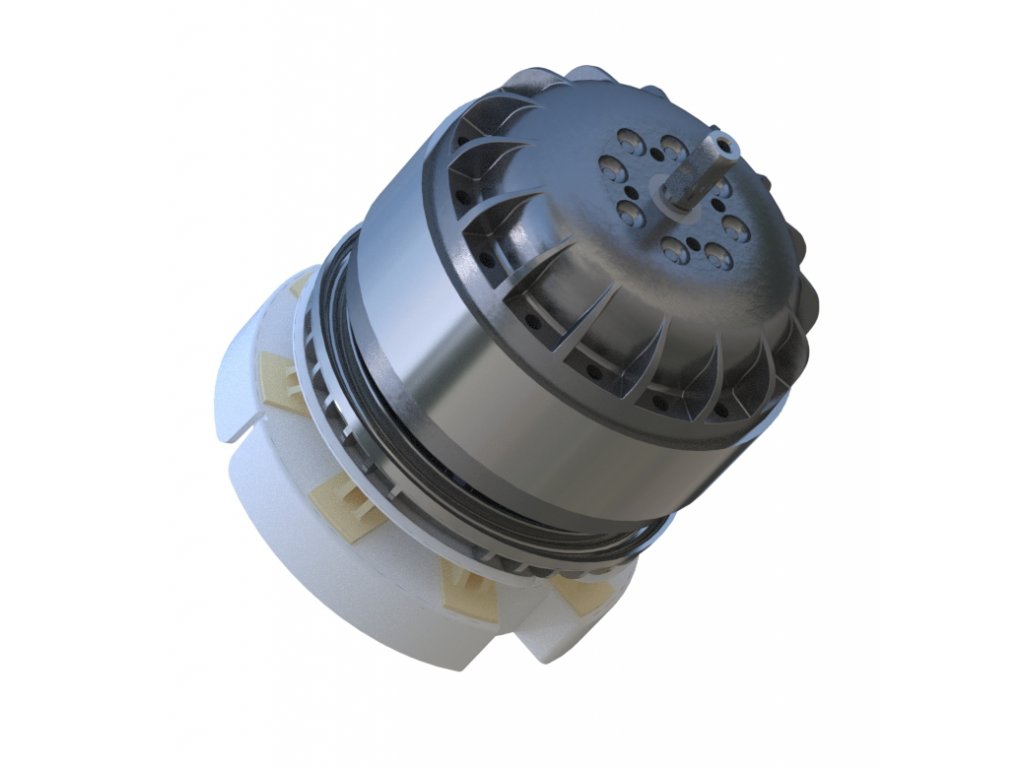

Střídavé motory ve ventilátorech TD-EVO 125 až TD-EVO 315 mají trojí vinutí, což umožňuje provoz s trojími otáčkami. Ventilátory TD-EVO VAR mají integrovaný triakový regulátor umožňující plynulou změnu výkonu dle nastavení potenciometru ve svorkovnici ventilátoru nebo analogovým vstupem 0–10 V. Motory jsou vybaveny tepelnou ochranou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44. Napájecí napětí 230 V, 50/60 Hz.
Svorkovnice ventilátoru
Svorkovnice je umístěna na skříni ventilátoru..
Regulace otáček
U střídavých motorů s trojím vinutím TD-EVO se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U modelu TD-EVO VAR se otáčky plynule regulují integrovaným triakovým regulátorem s analogovým vstupem 0–10 V. TD-EVO T s trojím vinutím se otáčky pouze přepínají. Možnost nastavení doby sepnutí 1–30 min.
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je doporučeno použít pružné připojení k potrubí.
Additional parameters
| Category: | Ventilátory do kruhového potrubí |
|---|---|
| Warranty: | 5 let |
| Weight: | 3 kg |
| Variant: | Doběh |
| Průměr potrubí [mm]: | 160 |

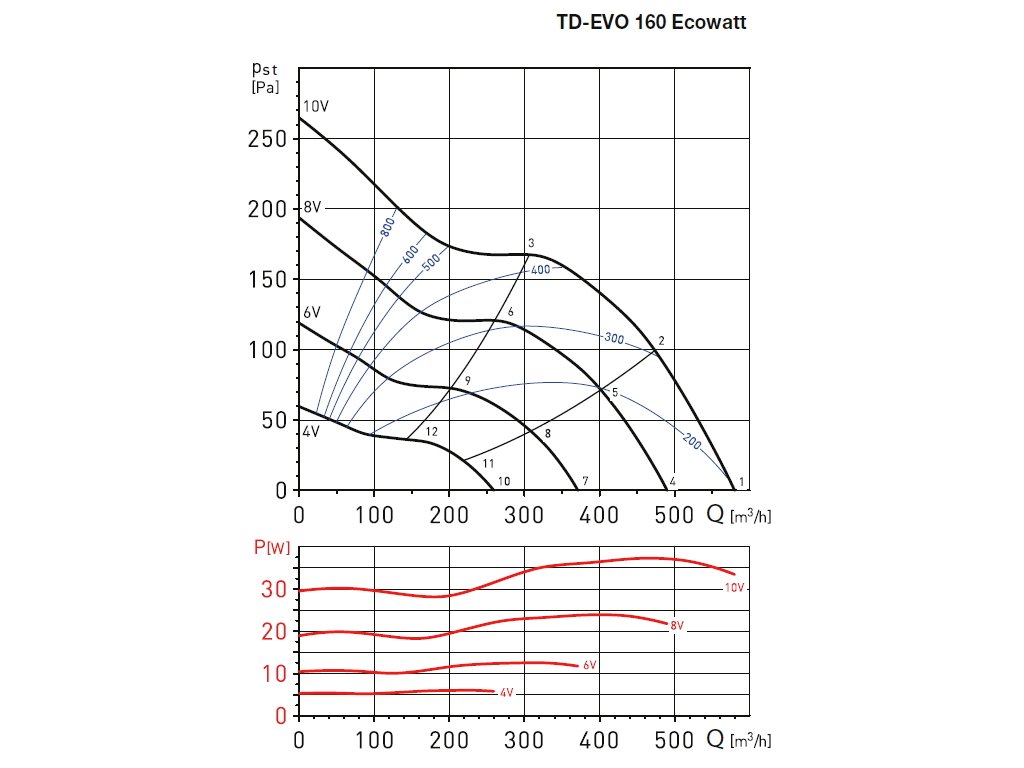

| Otáčky [min-1]: | 2600/2330/2090 |
| Napětí [V]: | 230 |
| Příkon [W]: | 45/37/33 |
| Průtok [m3/h]: | 560/500/440 |
| Teplota [°C]: | -20 až +60 |
| Akustický tlak [dB(A)]: | 44/41/38 |
| Proud [A]: | 0,2/0,2/0,1 |
| Krytí: | IP44 |
| Regulátor: | REB 1, REV 1,5 |
