SILENT ECO U 100 H
Code: WG166100010Related products
Product detailed description

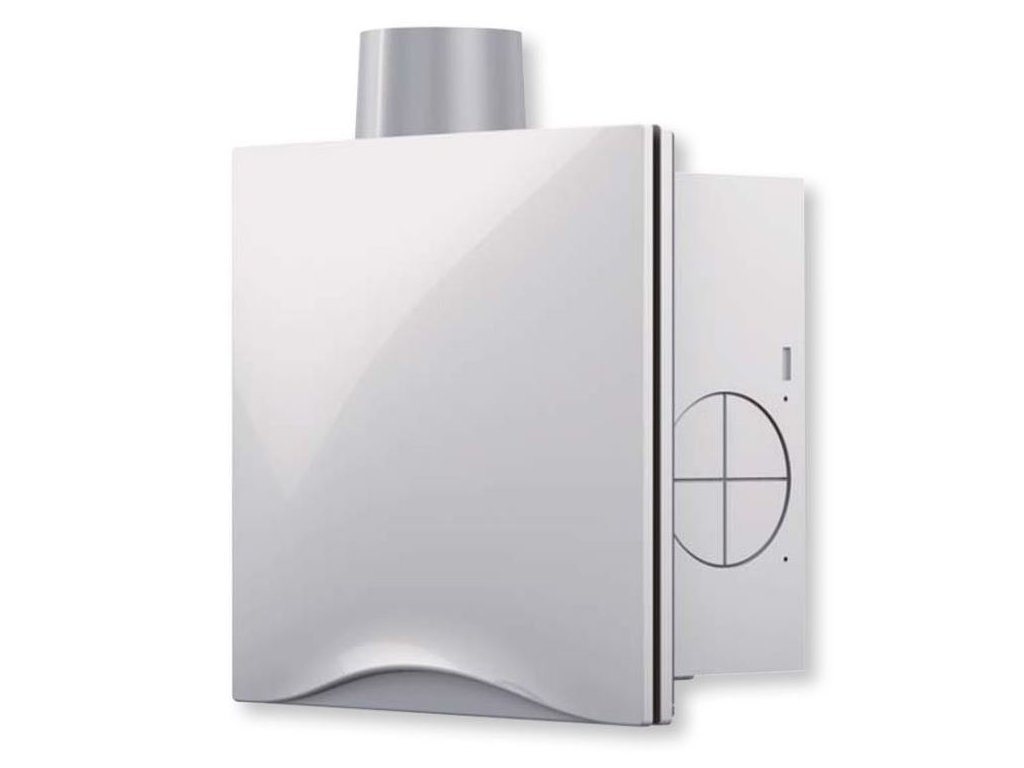

Malý radiální ventilátor SILENT ECO U 100 H je vyroben z ABS plastu v bílé barvě. Ventilátor s označením ECO-U má výtlak směrem nahoru, průměr výtlačného hrdla je 78 mm. Ventilátor je vhodný pro náročné interiéry s dlouhým vzduchotechnickým potrubím a větší tlakovou ztrátou. Ventilátor SILENT ECO U je určen pro montáž pod omítku nebo do podhledu.Skříň ventilátoru
Skříň ventilátoru je vyrobena z ABS plastu v bílé barvě. Ventilátory s označením ECO-A mají výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. Ventilátory ECO-U má výtlak směrem dozadu (Z) nebo nahoru (H), pro vzduchotechnické potrubí o průměru 75 – 80 mm. Na výtlaku radiálního ventilátoru je zpětná klapka. Montáž je na zeď, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku.
Oběžné kolo
Oběžné kolo ventilátoru je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.
Motor ventilátoru
Motor ventilátoru je asynchronní s vnějším rotorem, vysokou účinností a nízkou spotřebou. Motor je vybaven kuličkovými ložiskami, termo pojistkou proti přetížení. Maximální teplota okolí je 40°C. Krytí IPX5.
Svorkovnice ventilátoru
Svorkovnice ventilátoru je přístupná po demontáži čelní mřížky ve skříni ventilátoru.
Regulace otáček ventilátoru
Regulace otáček se provádí elektronickými regulátory.
Montáž ventilátoru

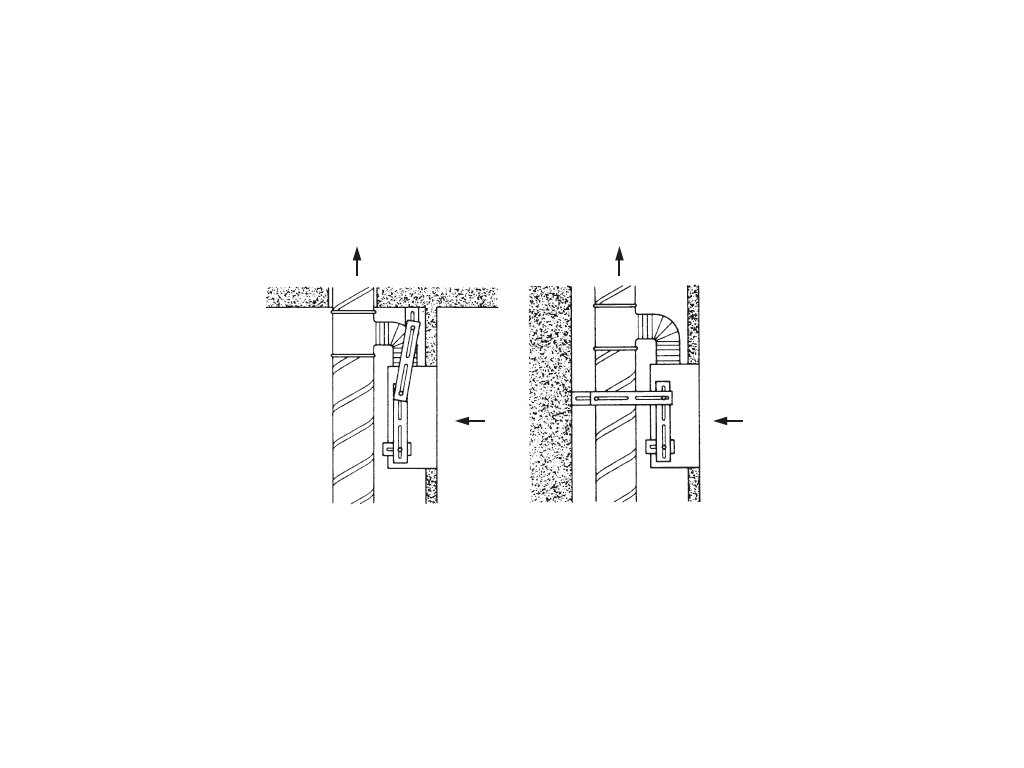

Montáž u ECO-U se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motorventilátor a čelní desku samostatně. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10?. Montáž ECO-A se provádí na stěnu nebo na podhled
Additional parameters
Category: | Small centrifugal fans |
---|---|
Warranty: | 2 years |
Weight: | 2 kg |
Variant: | Výtlak dozadu, Provedení pod omítku s horním vývodem |
Napětí [V]: | 230 |
Color: | White |
Maximální teplota [°C]: | 40 |
Průměr potrubí [mm]: | 82 |
Průtok [m3/h]: | 111 |
Montáž: | Pod omítku / do podhledu |
Otáčky [min-1]: | 2500 |
Příkon [W]: | 27.3 |
Akustický tlak [dB(A)]: | 46 |
